OTL分立元件功放套件焊接教程

图解教程    阅读：1615

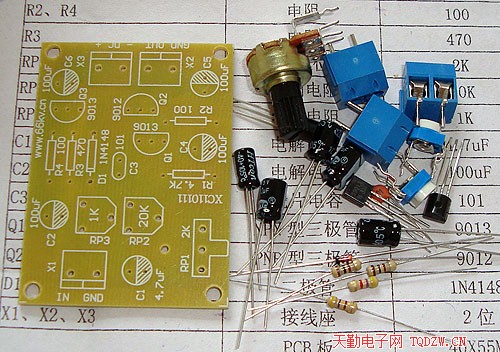

1、根据元件清单检查元件数量，确认无误后方可焊接

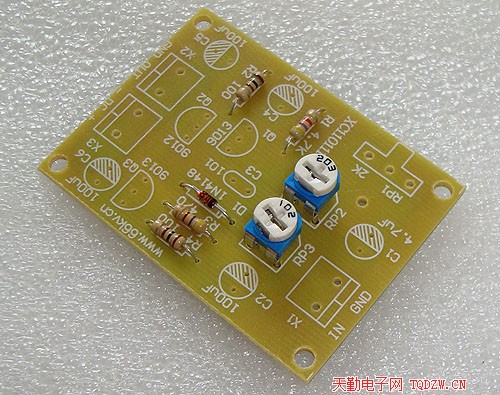

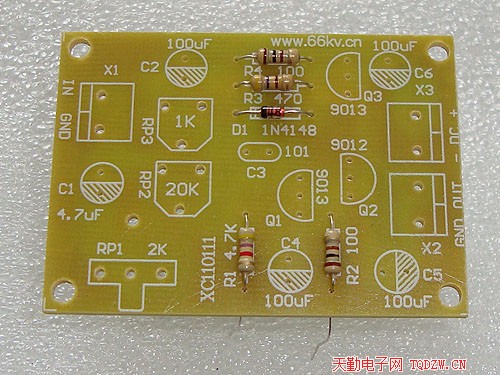

2、焊接电阻和二极管，二极管有正负极，不能装反哦

3、焊接两个可调电阻，203是20K欧，102是1K欧

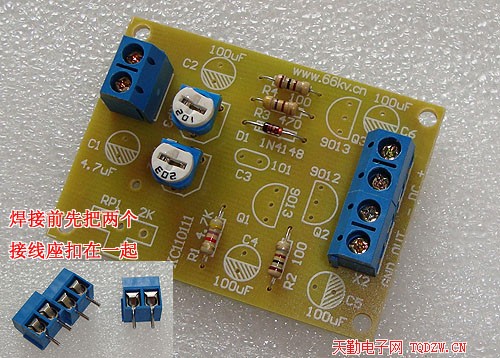

4、焊接接线座，电源输入和信号输出的接线座要两个扣在一块再焊接

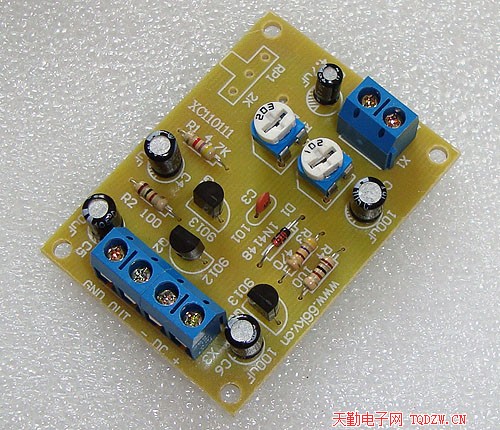

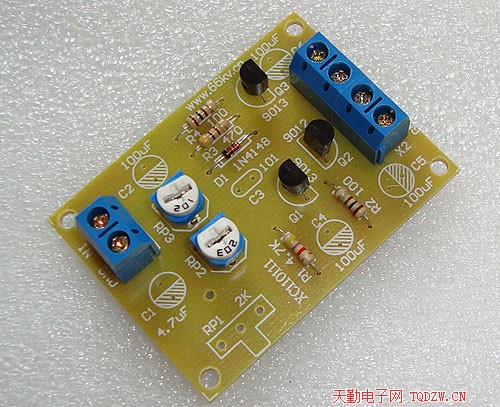

5、焊接三极管，9013和9012外形很相似，不能装错了，也不能装错方向

6、焊接电解电容和瓷片电容，电路板上电解电容符号的阴影部分为负极，焊接时要注意

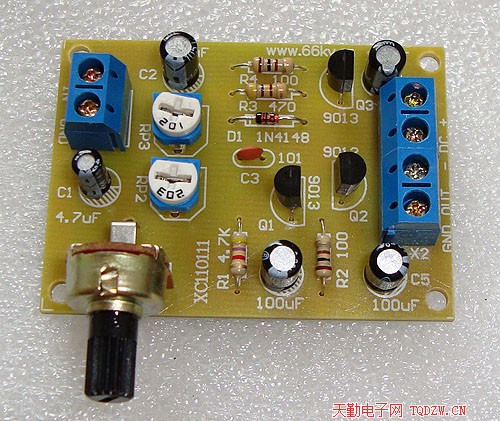

7、最后焊接音量电位器，到这里OTL分立元件功放套件就焊接好了
