386语音功放套件焊接教程

图解教程    阅读：2984

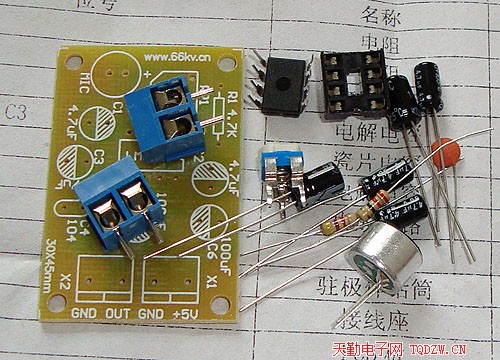

1、根据元件清单检查元件数量，确认无误后方可焊接

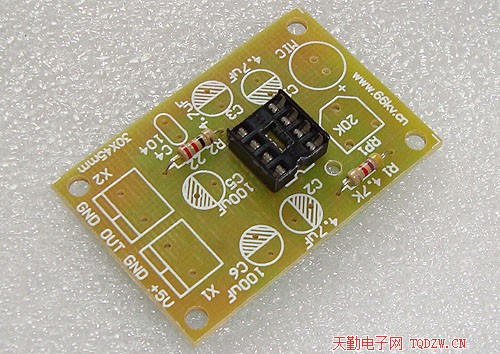

2、焊接电阻和集成电路插座

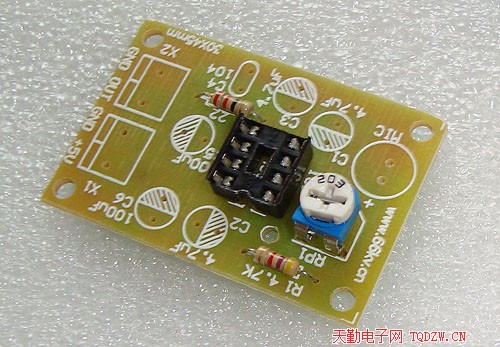

3、焊接可调电阻

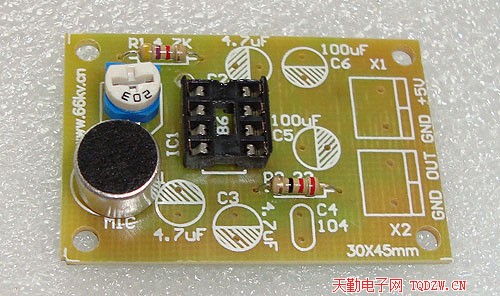

4、焊接驻极体话筒

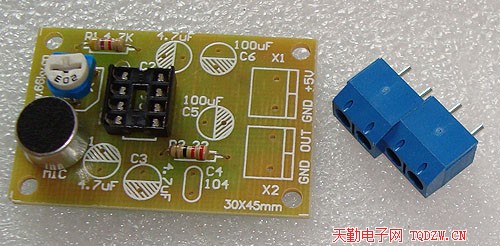

5、将两个接线座扣在一起

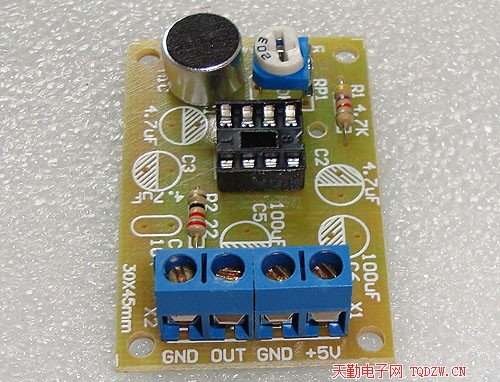

6、焊接接线座

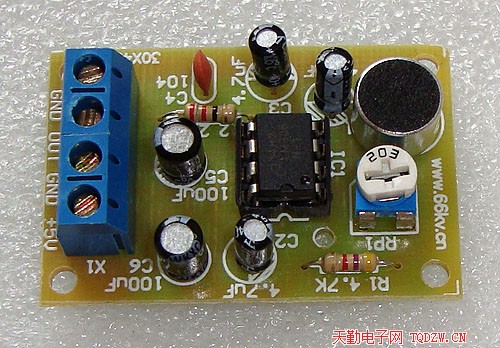

7、焊接电解电容和瓷片电容，装上集成电路，386语音功放套件就焊接好了

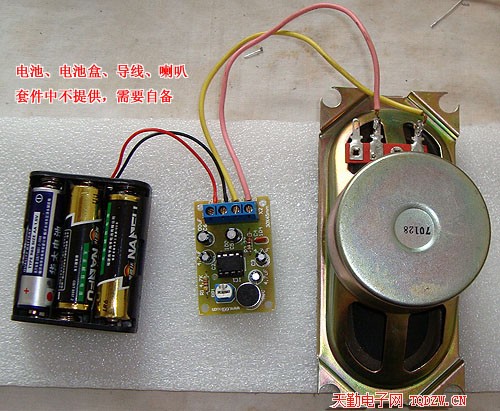

8、测试，接上电源和喇叭，对着话筒说话，喇叭里能发出洪亮的声音（电池、电池盒、导线、喇叭、套件中不提供，需要自备）
