本套是由电源稳压、无线接收、解码、开关四部分组成，直流12V电源输入接收器，一路向继电器供电，另一路经78L05稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。

平时，IC1的D0、D1、D2、D3都输出低电平，所控制的4路继电器断开，当无线接收模块收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，由于本套件为四路遥控开关，每一路的工作情况完全一样，因此，我们以其中的一路为例来进行说明，以D0这一路为例，当发射的数据信号为：0001时，2272输出的数据也为0001，换言之就是IC3的D1、D2、D3输出低电平，D0输出高电平，这个高电平经R1、LED1向Q1提供基极电流，LED1点亮，Q1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。

由于高频电路的制作与调试需要一定的技巧，同时要配合专业的仪器，为了提高学生的制作成功率，这款套件的高频部分电路（四键遥控器和无线接收模块）全部采用了较为成熟的成品，即不需要学生进行焊接。

由于控制开关采用的是10A容量的继电器，而线路板上的铜皮较薄，无法常时通过10A的电流，因此当控制的负载电流大于1A时，请在相应的开关线铜箔上并联较粗的导线，以增加导流性。

这套产品采用的遥控器发射距离为100米，实际使用中由于受环境等因素的影响，距离会有所变化，因此使用时最好将距离控制在10米以内，不过这对于一般家用的话距离是完全可以满足要求的。

工作类型：点动型（2272-M4）/互锁型（2272-L4）/自锁型（2272-T4）三选一。

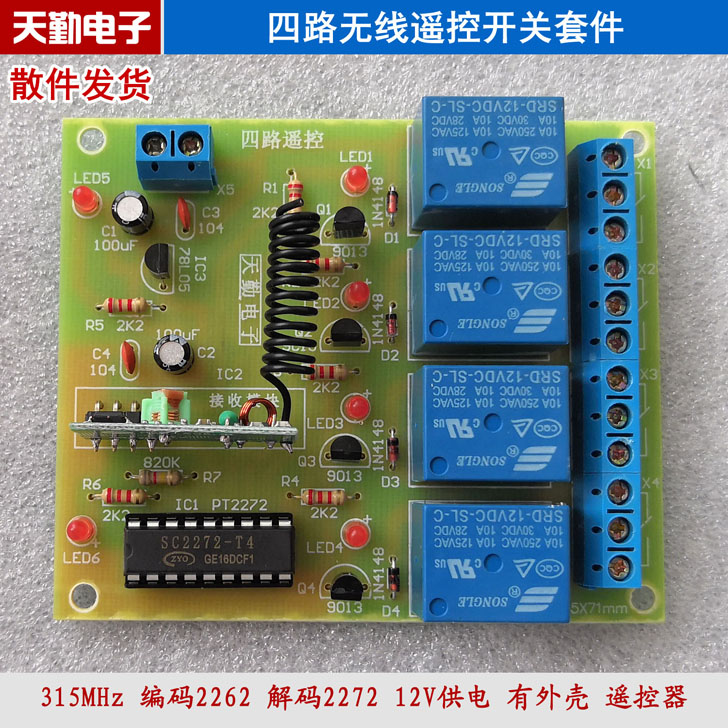

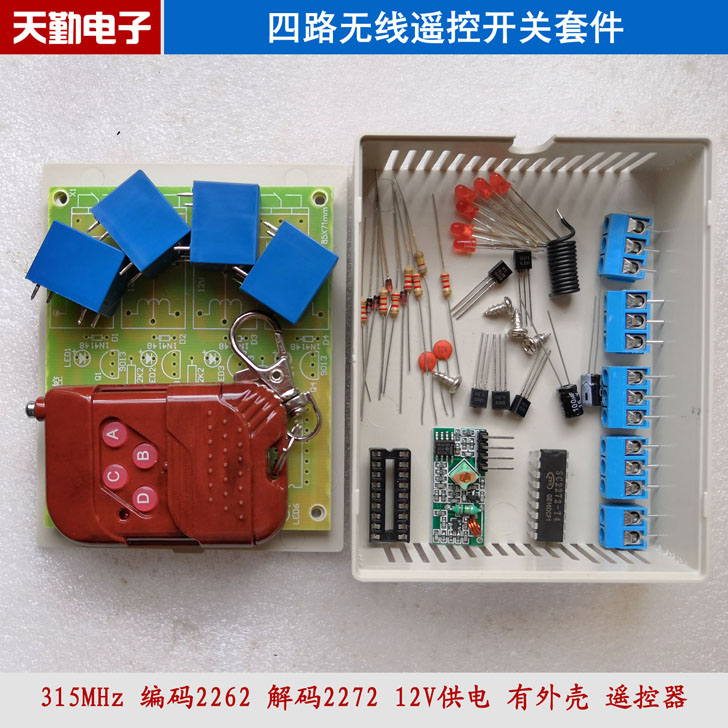

下面是四路无线遥控开关套件焊接教程：

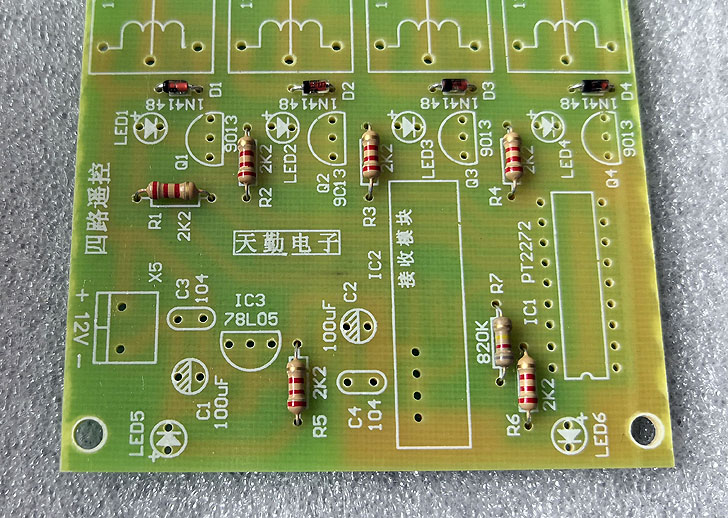

1、首先焊接电阻和二极管，二极管的黑色环标记朝着图形符号的箭头方向，不能装反

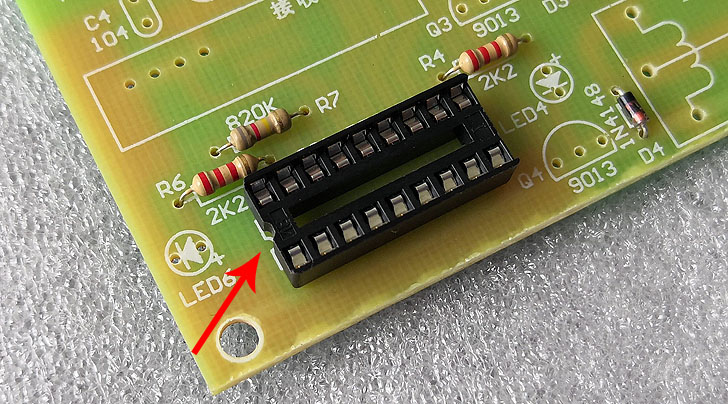

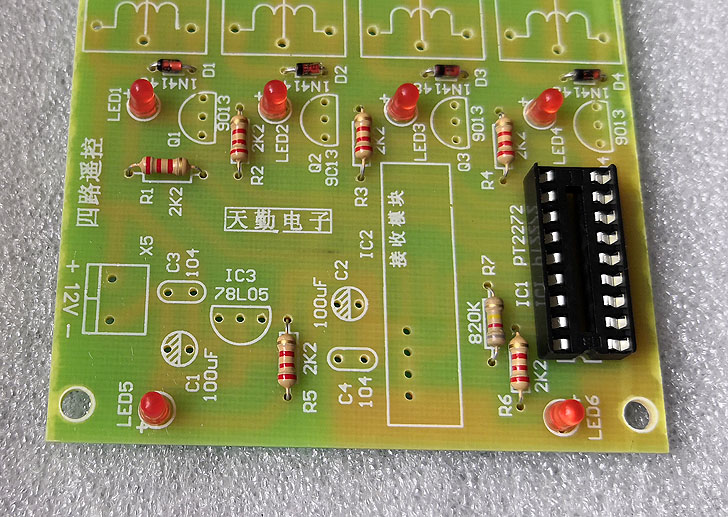

2、焊接集成电路插座，注意缺口的方向

3、焊接发光二级管，长脚是正极

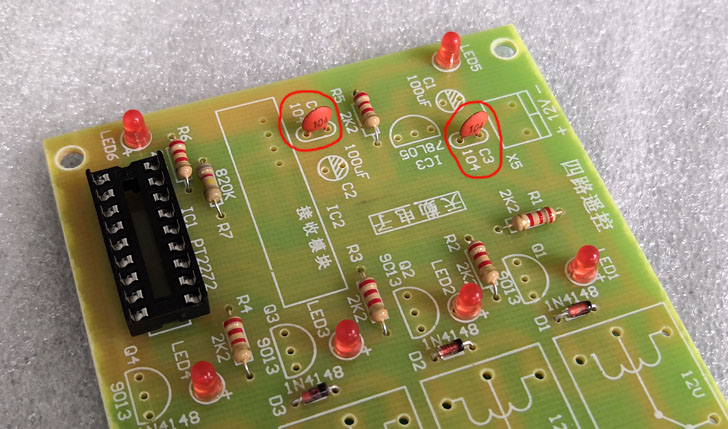

4、焊接两只104的瓷片电容，无正负极

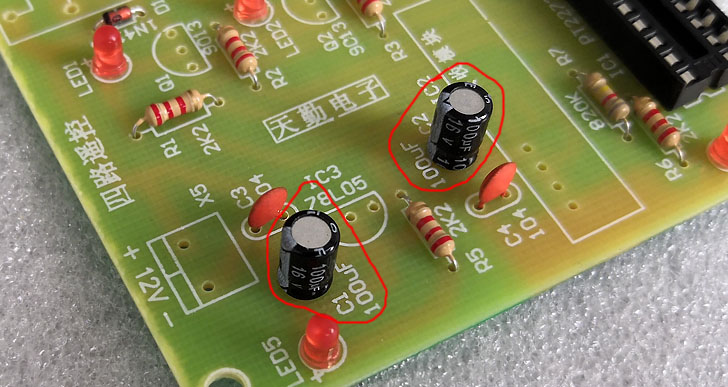

5、焊接两只电解电容，长脚是正极，外壳的条状阴影方向是负极

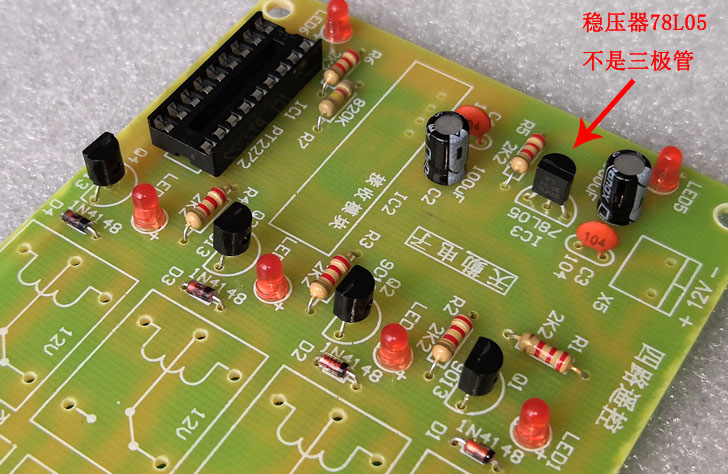

6、焊接稳压集成电路78L05和三极管9013，这两种元件外形非常相似，要注意不能装错

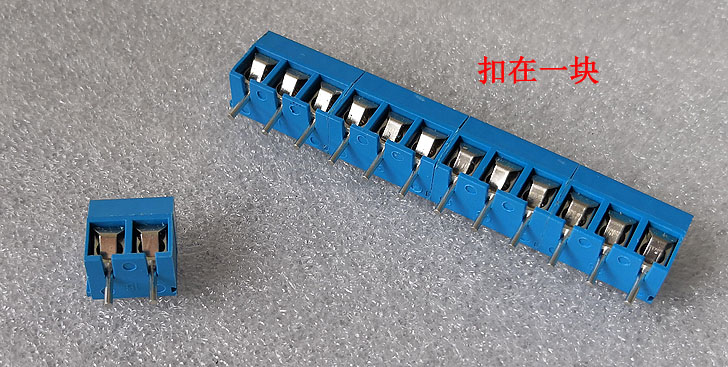

7、接线座焊接前先扣在一块

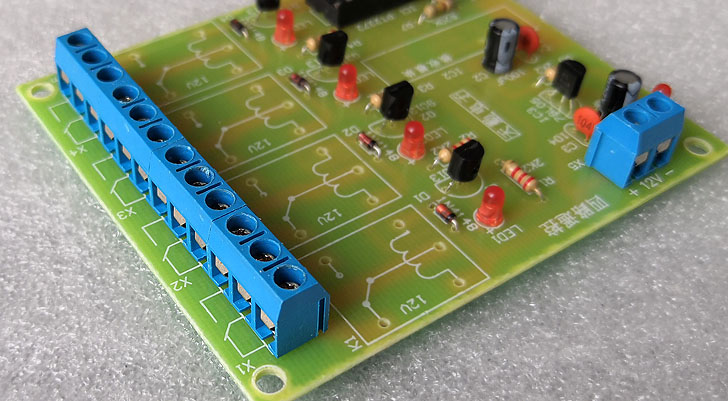

8、焊接接线座

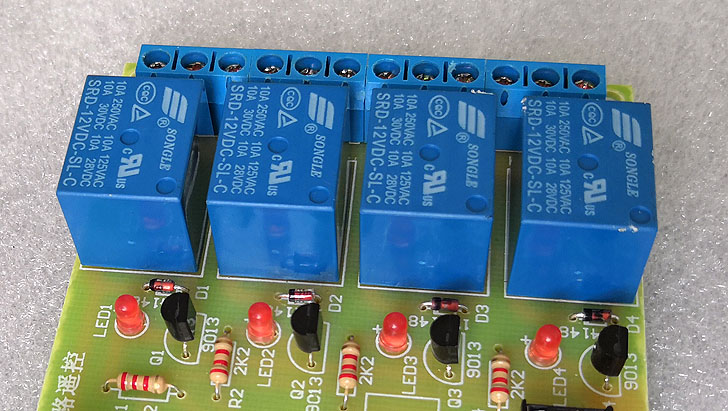

9、焊接4只继电器

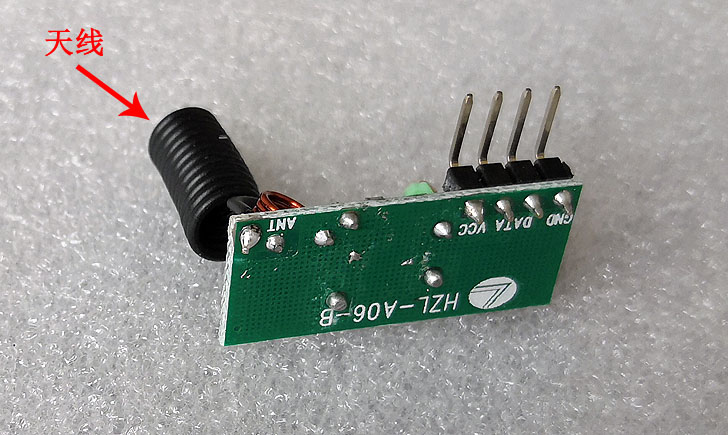

10、将天线焊接在无线接收模块的ANT位置

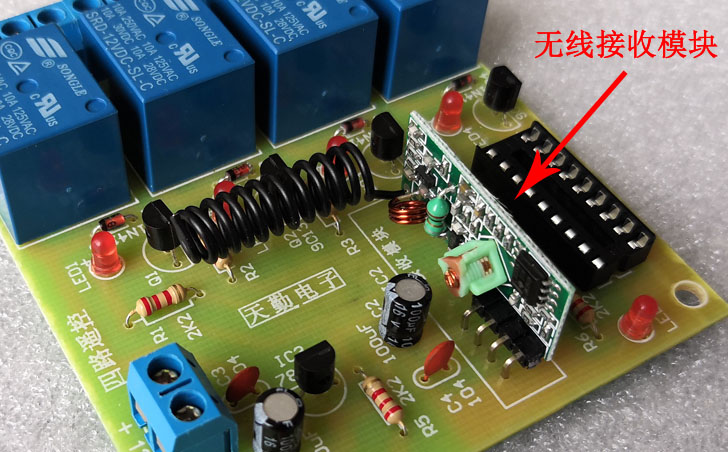

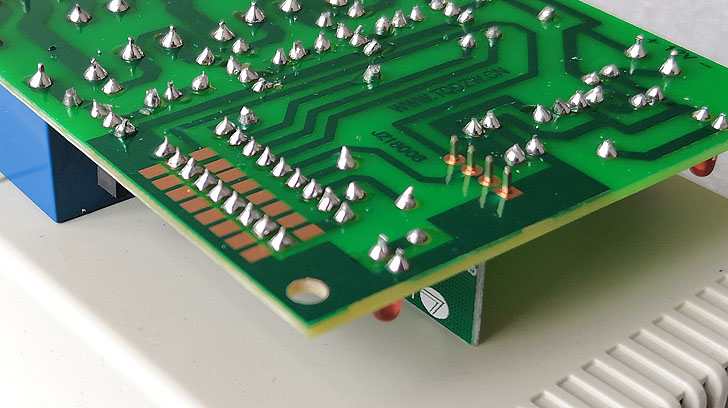

11、无线接收模块按装在电路板上，如图示调整好位置开始焊接，焊接后剪掉多余引脚时，一次只能剪掉1只引脚，以防止电路板上的覆铜被震断

12、这是焊接完成的无线接收模块

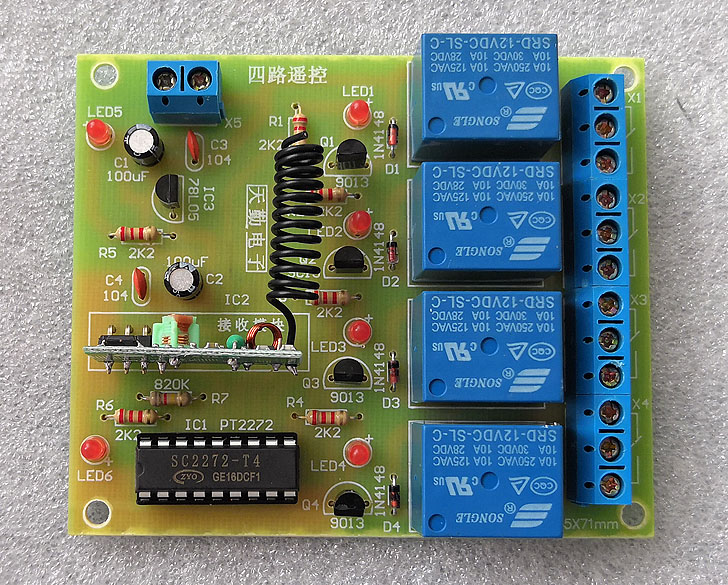

13、装上解码集成电路2272，到这里电路板就焊接完成了

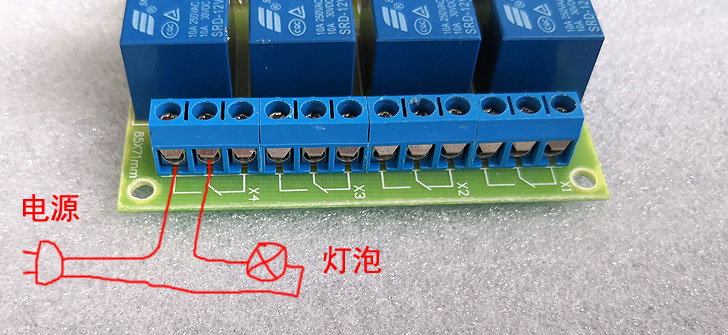

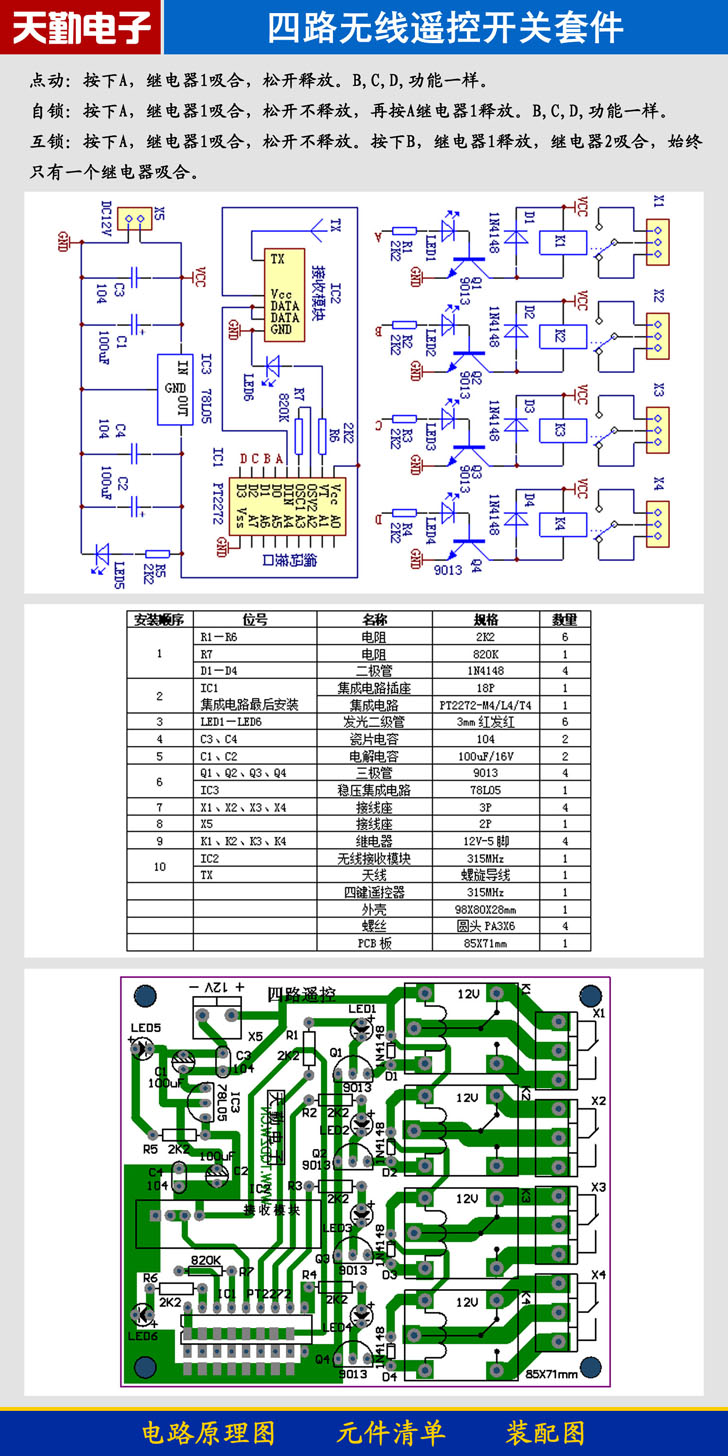

14、四路无线遥控开关套件被控制电路接线示意图

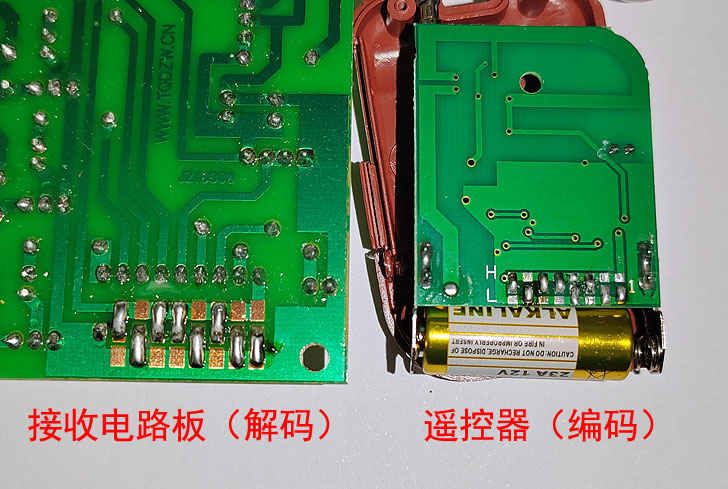

15、编码解码示意图：8组编码，每组3个焊点，中间焊点与上面焊点相连（高电平）或者与下面焊点相连（低电平），编码与解码一致即可
