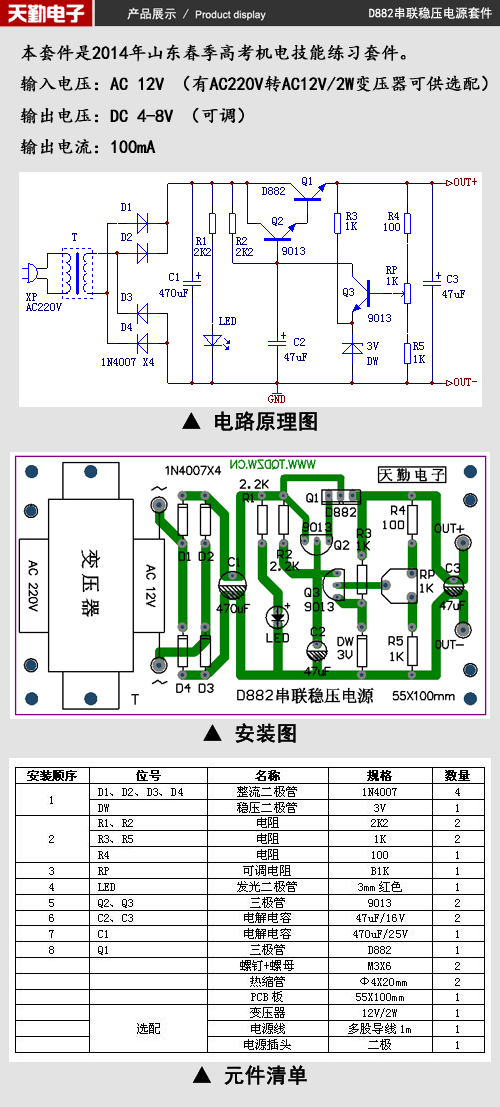

电路工作原理：电路中Q1、Q2组成复合调整管，Q1是大功率管与负载串联，用于调整输出电压，R2为复合管的偏置电阻，C2用于减小纹波电压；Q3为比较放大管，它是将稳压电路输出电压的变化量放大送至复合调整管，控制其基极电流，从而控制Q1的导通程度；DW为Q3的发射极提供稳定的基准电压，R3保证DW有合适的工作电流；RP、R4、R5组成输出电压的取样电路，将其变化量的一部分送入Q3基极，调节RP可调节输出电压的大小。

电路参数：
输入电压：AC 12V （有AC220V转AC12V/2W变压器可供选配）
输出电压：DC 4-8V （可调）
输出电流：100mA

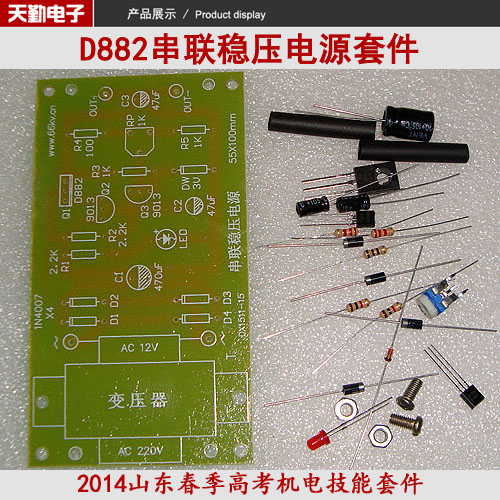

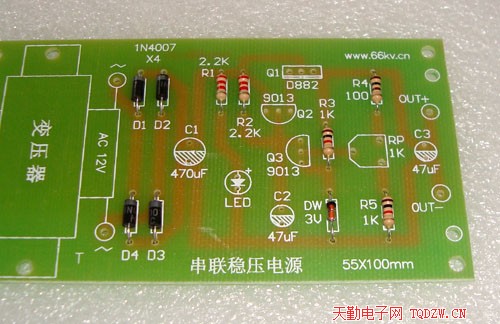

下面是D882串联稳压电源套件焊接教程：

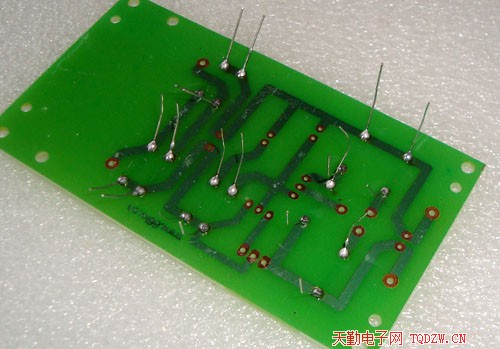

1、焊接电阻、二极管、稳压管，紧贴电路板焊接，二极管、稳压管要注意极性

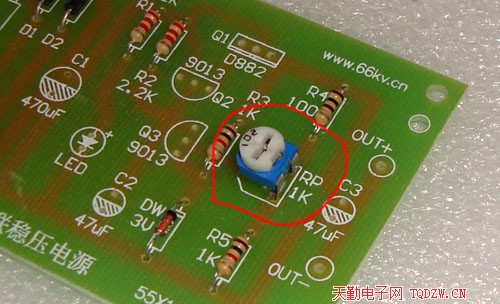

2、焊接1K（102）可调电阻

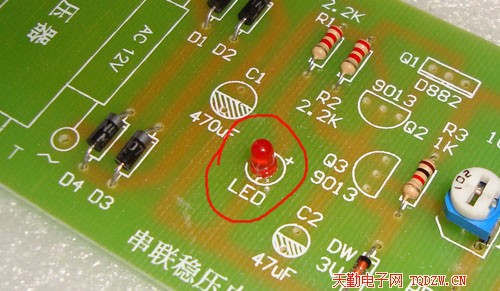

3、焊接发光二极管，长脚为正极

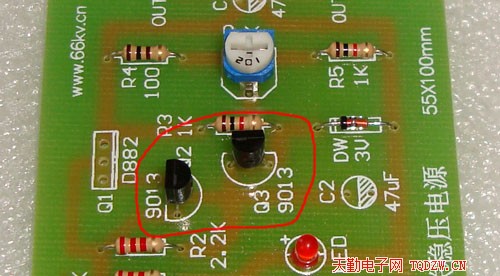

4、焊接两只9013三极管

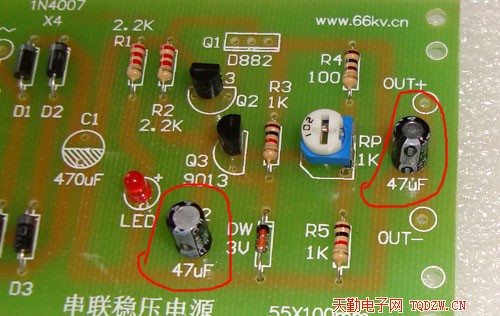

5、焊接两只47uF电解电容，要注意正负极不能装反，字符阴影部分为负极

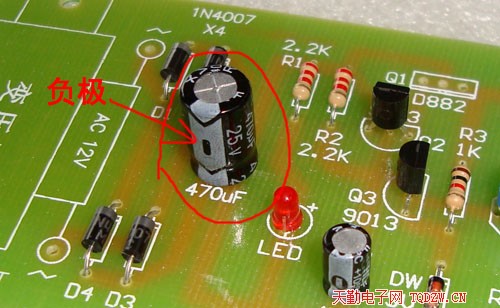

6、焊接470uF电解电容，要注意正负极不能装反

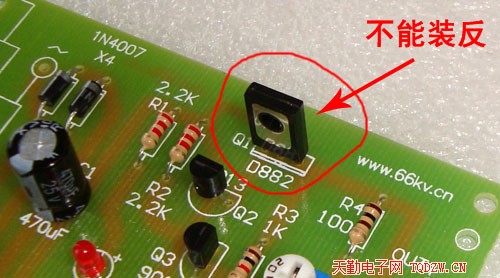

7、焊接三极管D882，D882的金属部分超里面方向

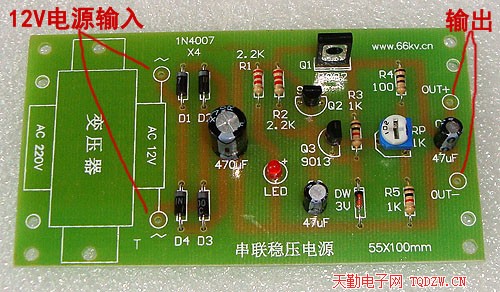

8、焊好的样子，下一步安装变压器，变压器在套件中是可选配的

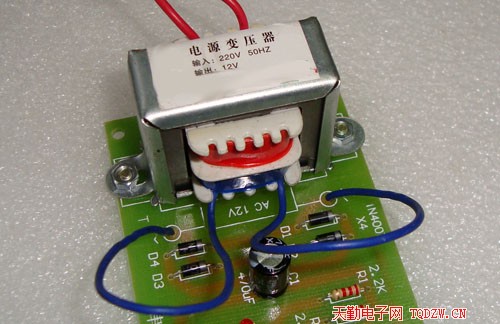

9、安装变压器，拧紧螺丝，把变压器的两根蓝色引线（12V输出）焊接在电路板上

10、连接220V电源输入线，焊接前套上热缩管

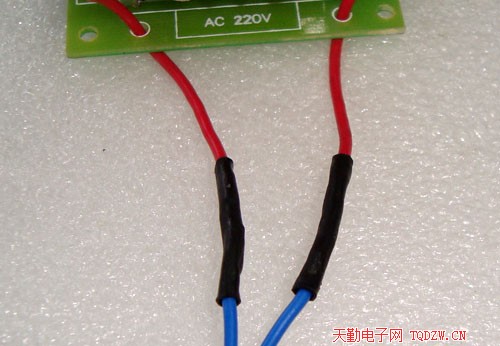

11、加热热缩管，套紧接头

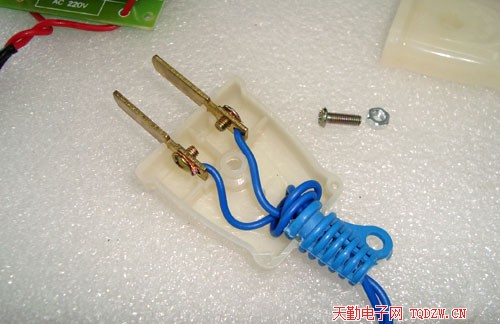

12、另一头连接电源插头

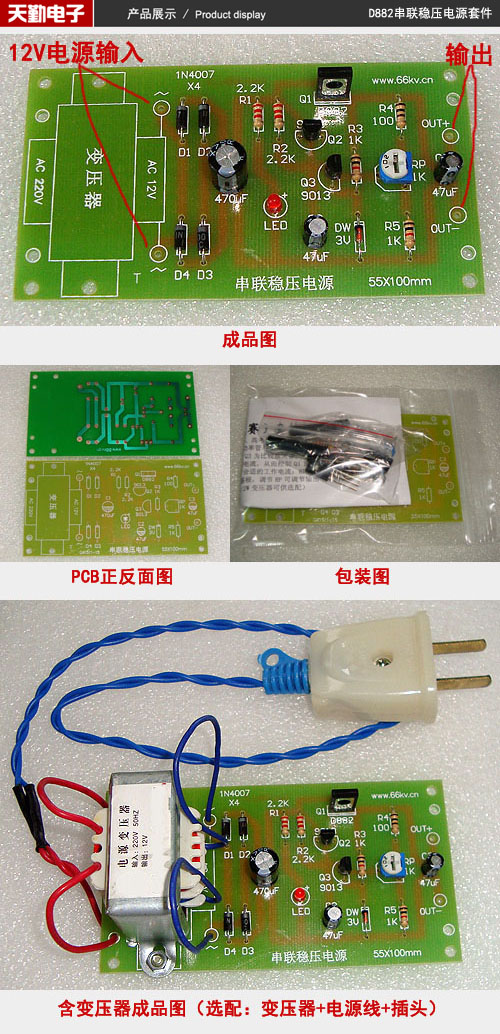

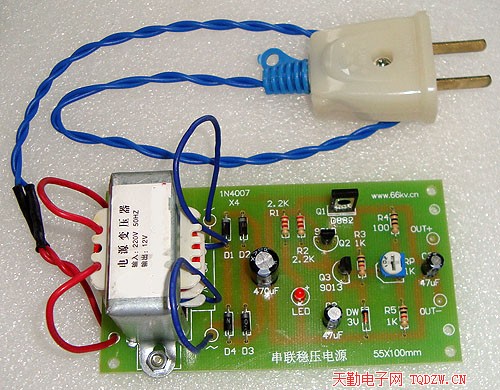

13、全部焊好的样子
