1、首先焊接电阻这样的小元件，新款的R1-R8为10K，R9-R16为470

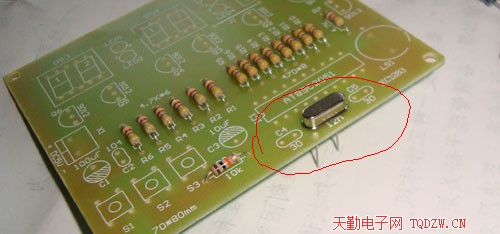

2、焊接12MHz的晶振，晶振要紧贴电路板焊接，晶振是决定数字钟准确度的关键部件

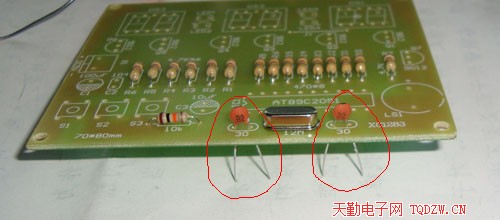

3、焊接晶振的负载电容（30P）

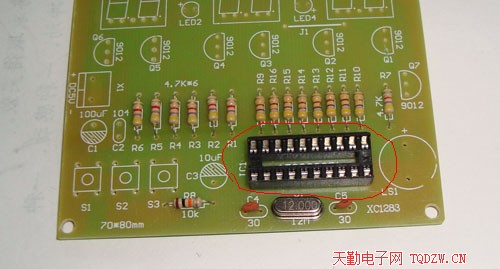

4、焊接集成电路插座，缺口的方向不要弄反了

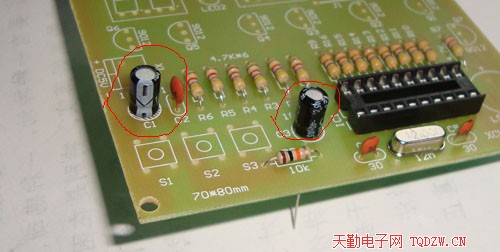

5、焊接两只电解电容和一只104（0.01uF）的瓷片电容，电解电容要注意正负极

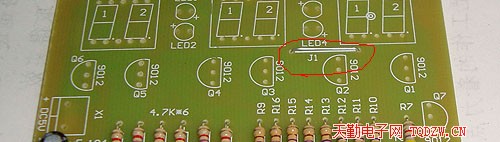

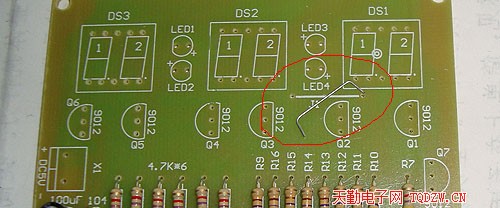

6、焊接跨线J1，找一个剪下的电解电容引脚，先折弯，再焊接

7、焊好后的跨线J1

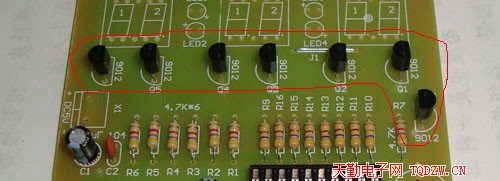

8、焊接三极管9012，要注意方向

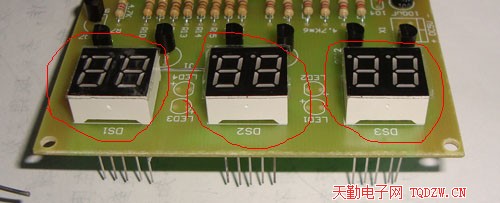

9、焊接三只数码管，不要装反了，由于引脚比较多挨的比较近，焊接后剪脚时要特别注意不要多个引脚一块剪断，以免用力不均，造成焊盘断裂（7段数码显示不全故障，大多数都是由于这个原因造成的）

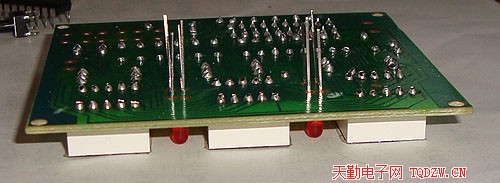

10、焊接4只发光二极管，发光二极管和数码管在同一平面上，现在发光二极管上配了间隔座，更容易焊接

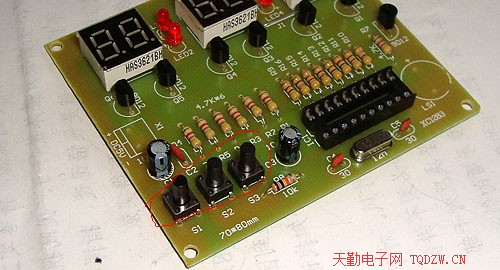

11、焊接三只按键

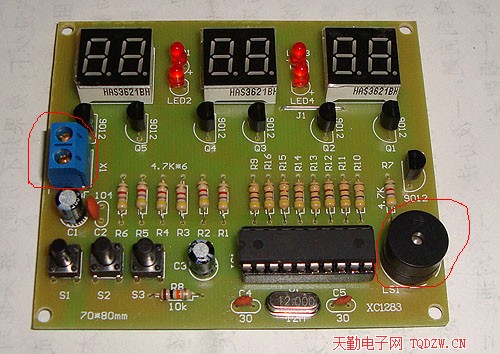

12、焊接接线座和蜂鸣器，蜂鸣器有正负极，最后装上单片机STC11F02

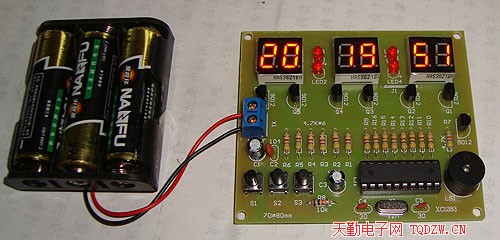

13、接上三节5号电池盒，通电试验（套件中不包含电池盒和电池）

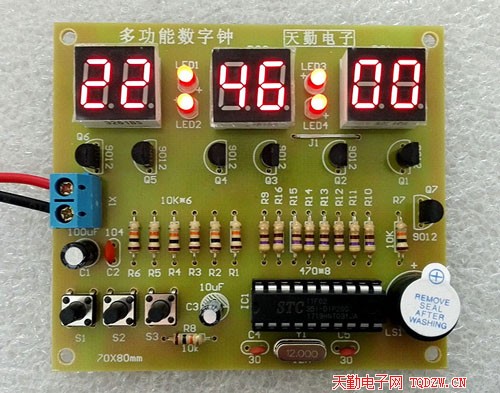

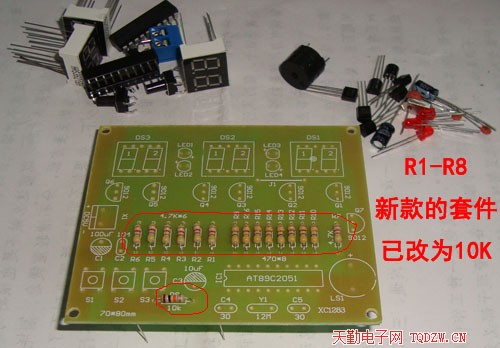

14、以上是老款的多功能六位数字钟焊接教程，新款的和老款的基本一样，只是电阻参数改了一下，新款的如下图
