1、焊接电阻、稳压管、二极管等元件，先把这些元件对号插在电路板上再焊接

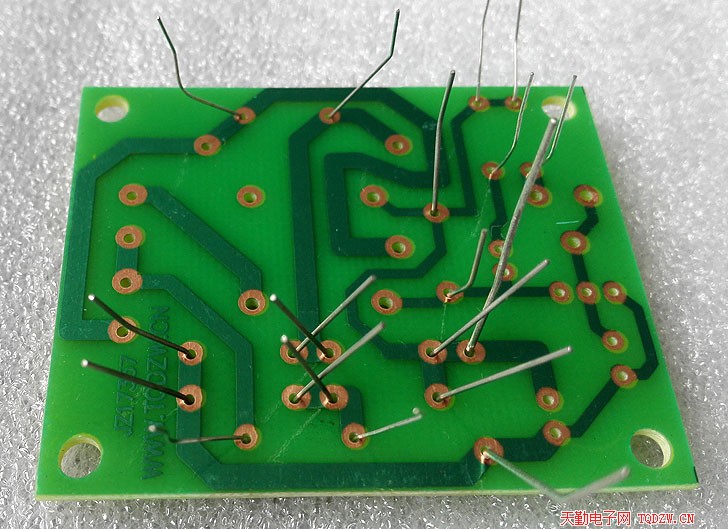

2、焊好后剪掉多余的引脚

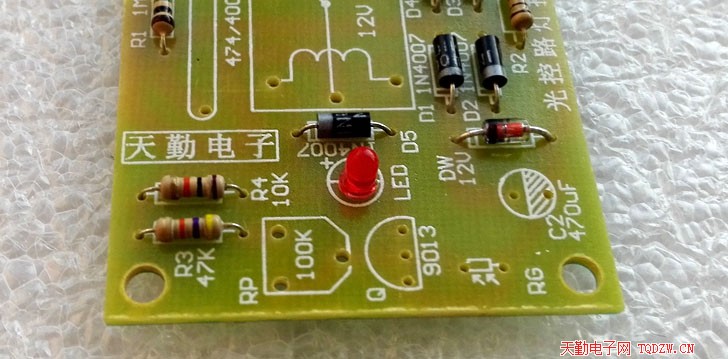

3、焊接发光二极管，要注意极性，长脚是正极

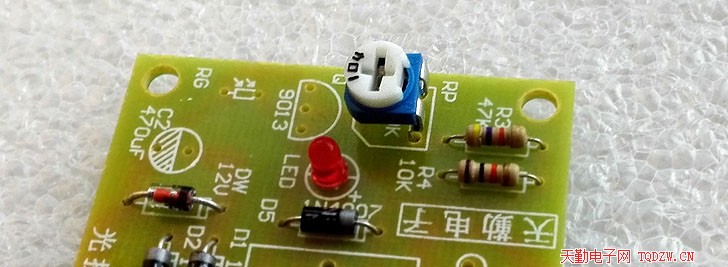

4、焊接可调电阻RP，这个器件是用来调节灵敏度的

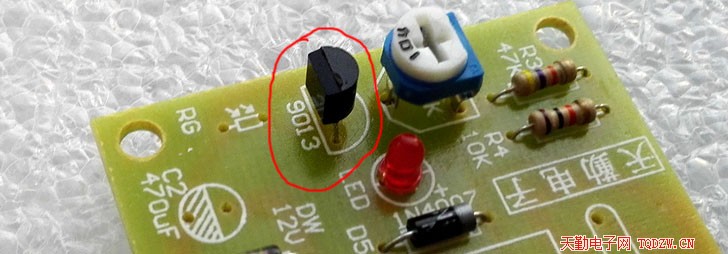

5、焊接继电器的驱动三极管9013

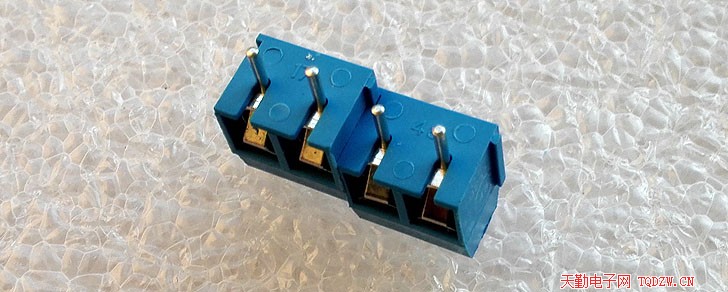

6、先将两只接线座扣在一块

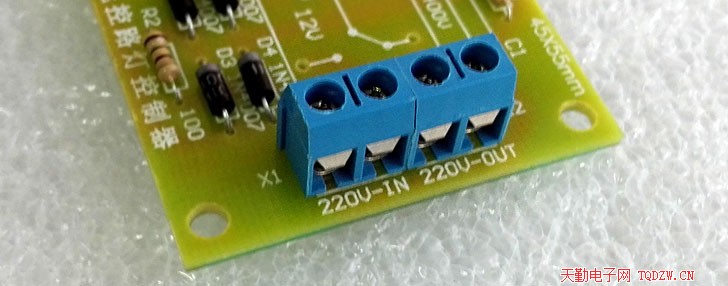

7、再插在电路板上焊接

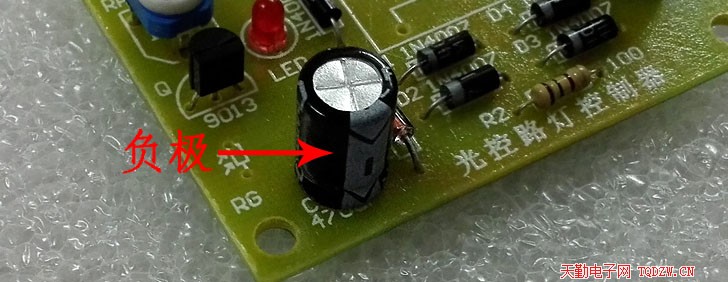

8、焊接电解电容，注意极性不能装反

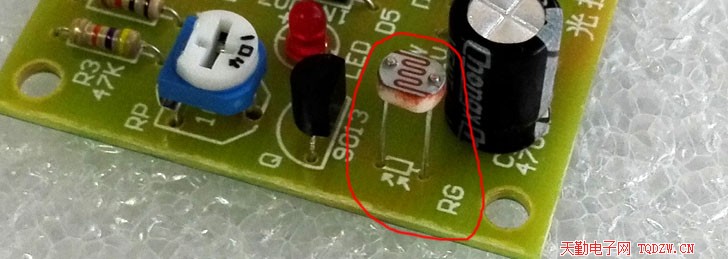

9、焊接光敏电阻RG

10、焊接继电器

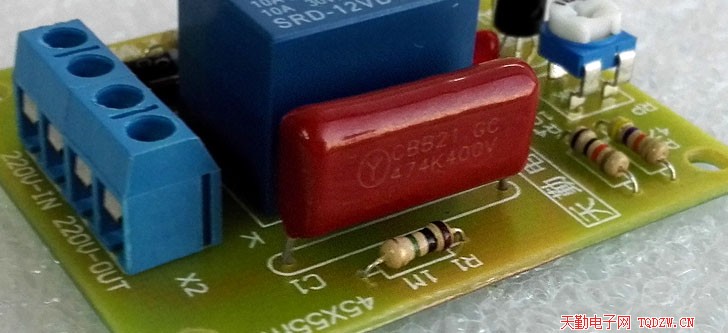

11、焊接降压电容C1

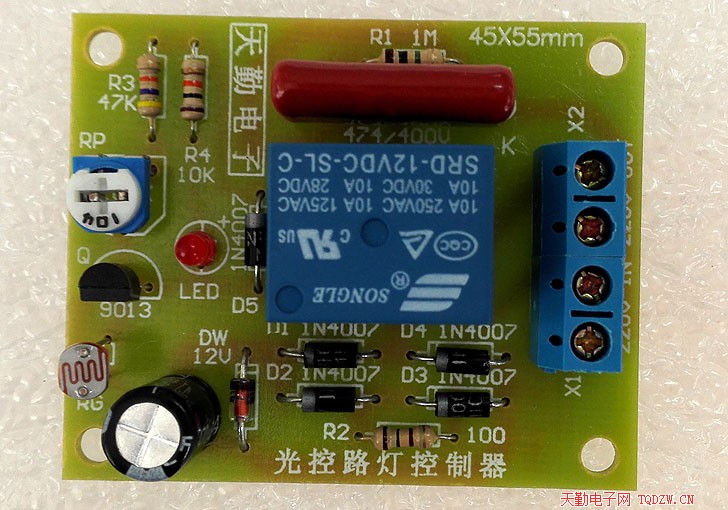

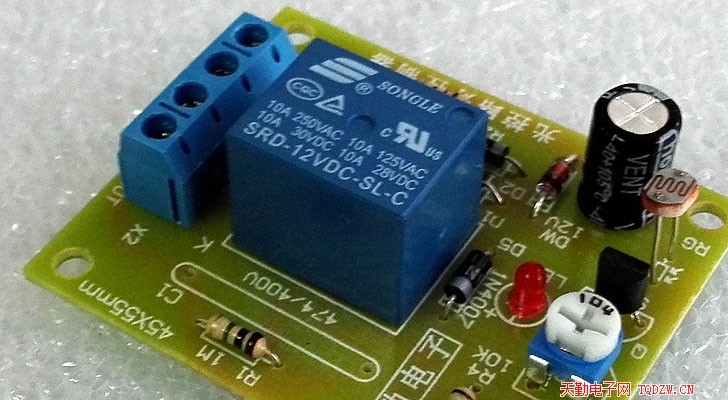

12、这是全部焊好的样子

13、再来一张反面的照片

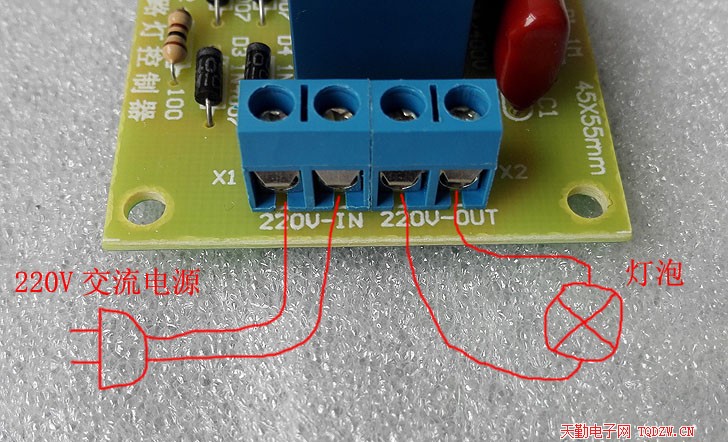

14、电路接线图，在220V-IN接入220V交流电源，220V-OUT接上灯泡等用电器，通电测试，通电时要注意底板带电，不能触摸电路板的任何器件
