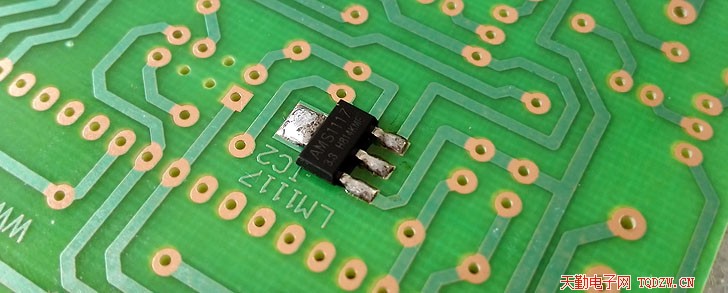

1、焊接3V稳压芯片AMS1117

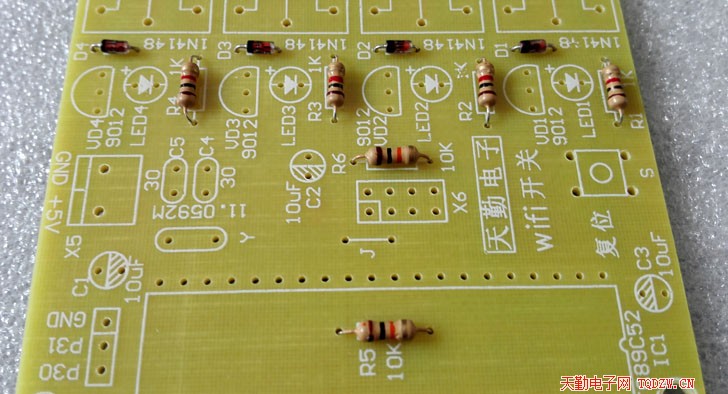

2、焊接电阻和二极管

3、焊好后剪掉多余的引脚，留一只剪掉的二极管引脚备用

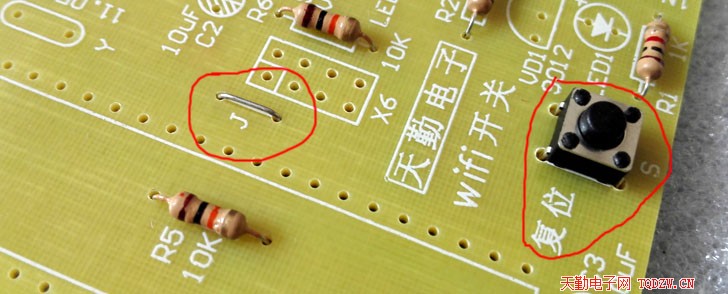

4、焊接复位按键S和跨线J，用刚才剪掉的引脚当做跨线

5、焊接11.0592M的晶振和晶振的两只负载电容

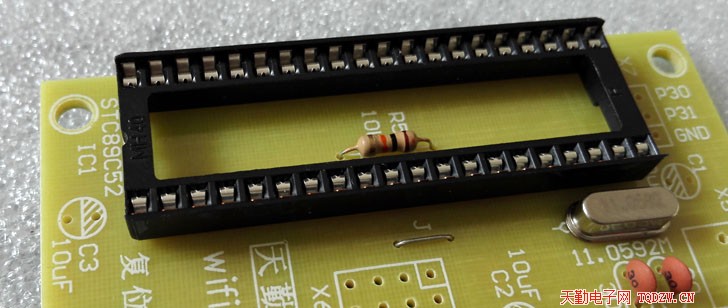

6、焊接集成电路插座，要注意缺口的方向

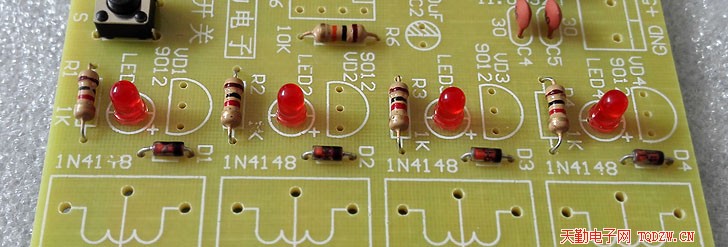

7、焊接四只发光二级管，发光二级管长脚为正极，焊接时不能装反，焊接和时间也不易过长

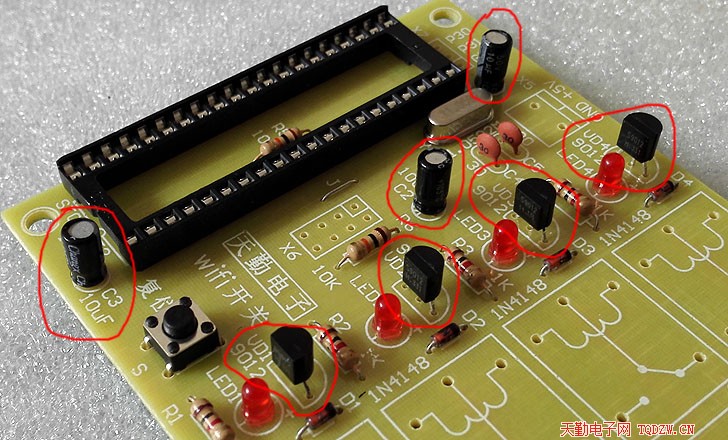

8、焊接电解电容和三极管

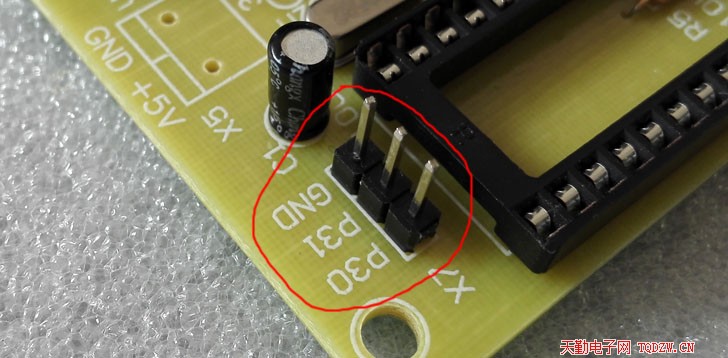

9、焊接3P的排针，这是用来烧写程序的

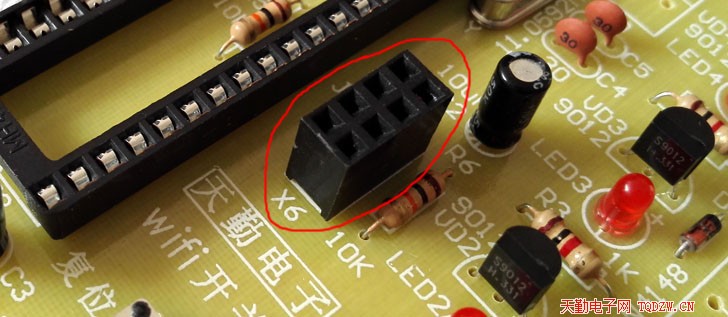

10、焊接单双4P的排母，这个排母是用来安装WIFI模块的

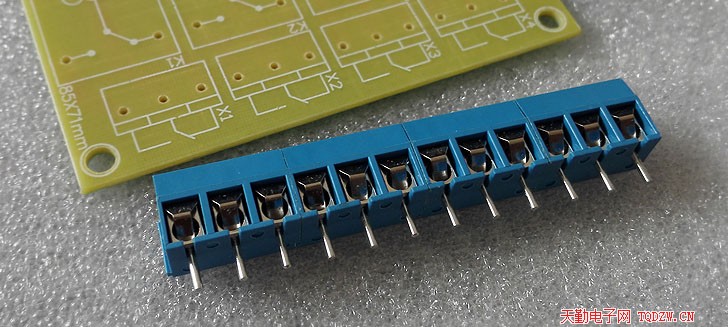

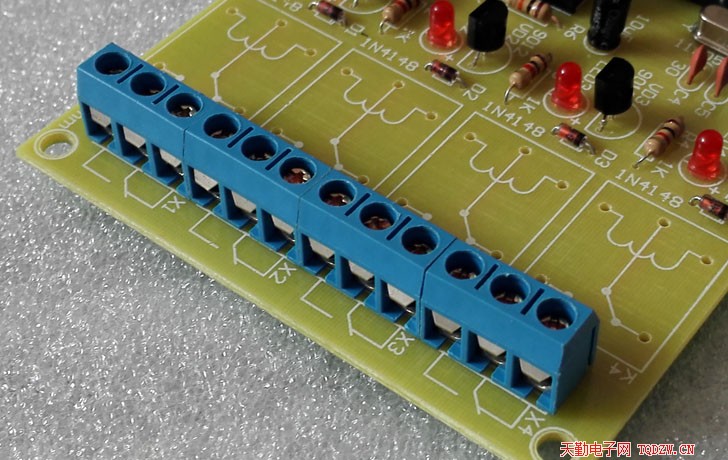

11、焊接接线座，先扣在一块再安装焊接

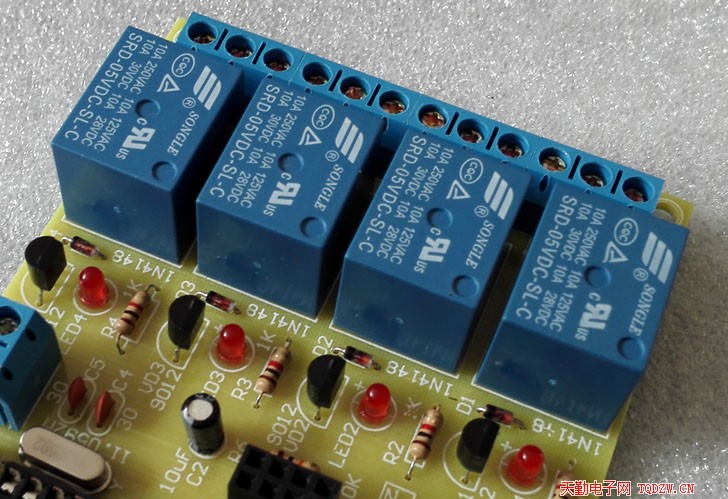

12、焊接继电器

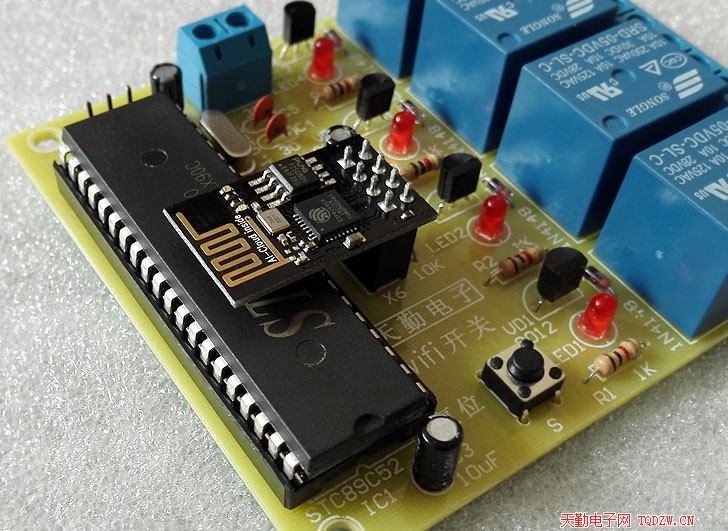

13、装上单片机和WIFI模块，按照图中的样子安装，不能装反了

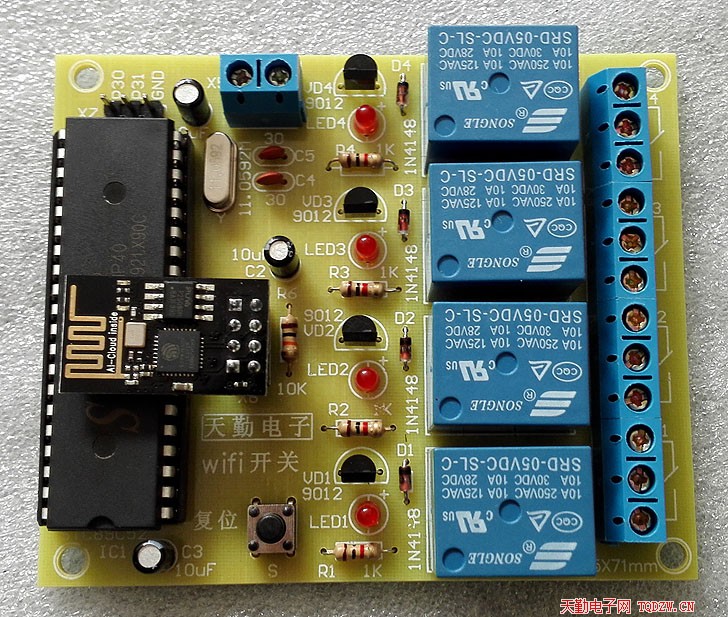

14、焊好的电路板照片

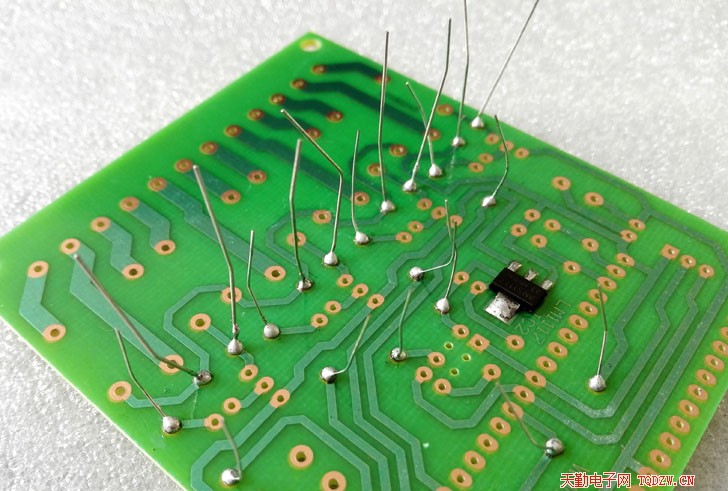

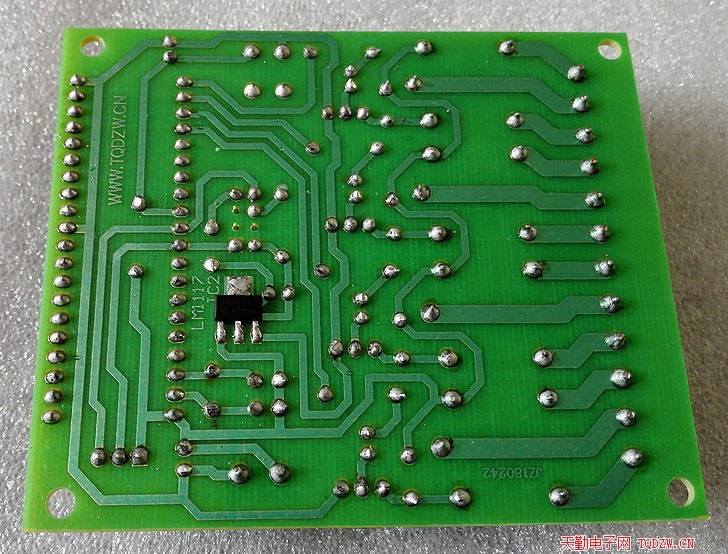

15、反面的样子

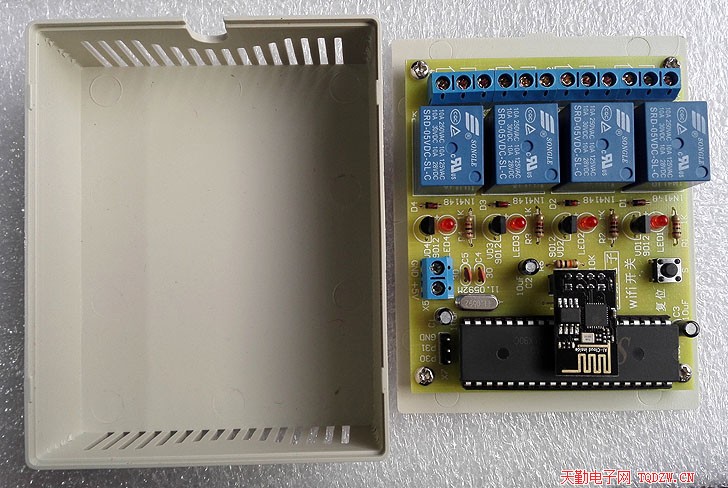

16、将电路板装入外壳，用螺丝固定
