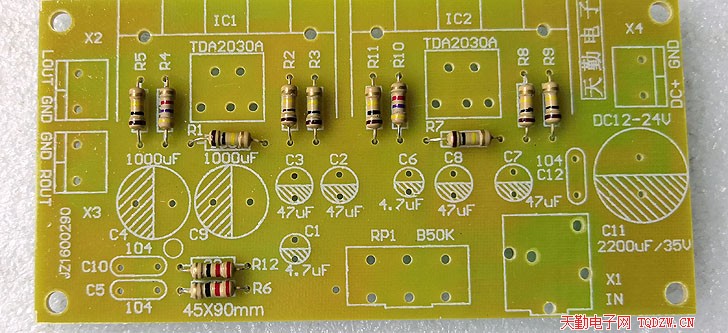

1、首先焊接电阻元件

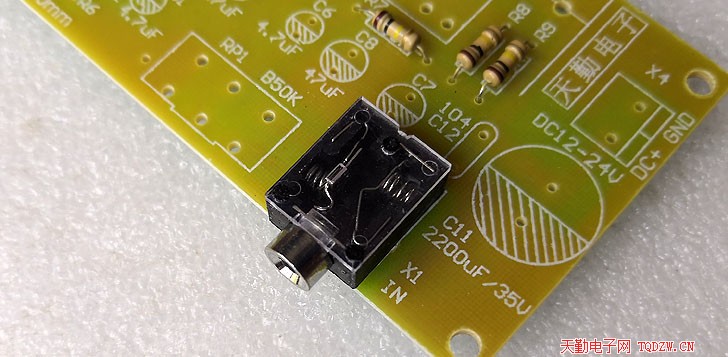

2、焊接耳机插座

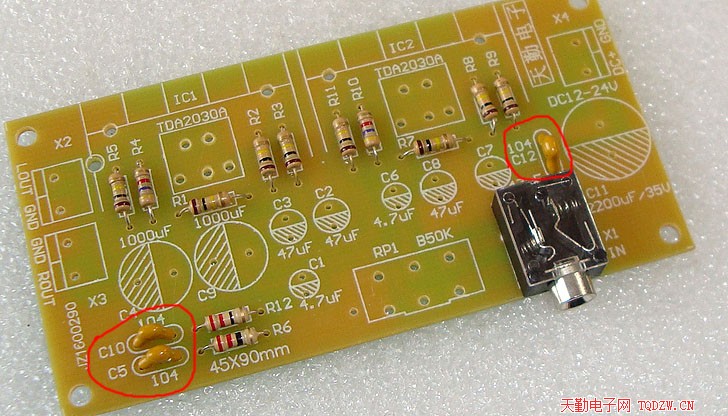

3、焊接C5、C10、C12三只独石电容，独石电容无极性

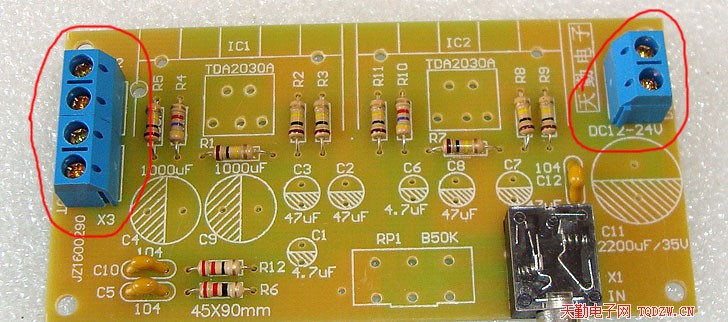

4、焊接接线座，X2、X3两只接线座扣在一块再焊接

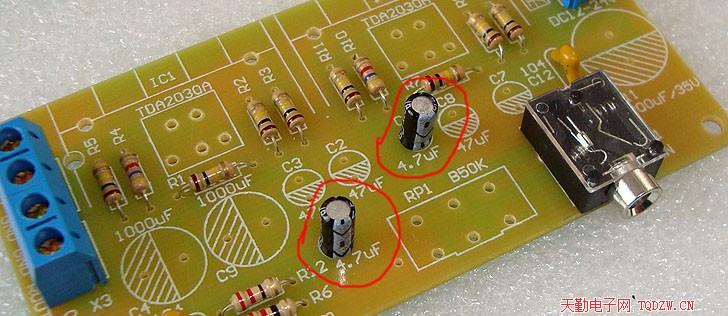

5、焊接两只4.7uF的电解电容，焊接时要注意极性

6、焊接4只47uF的电解电容

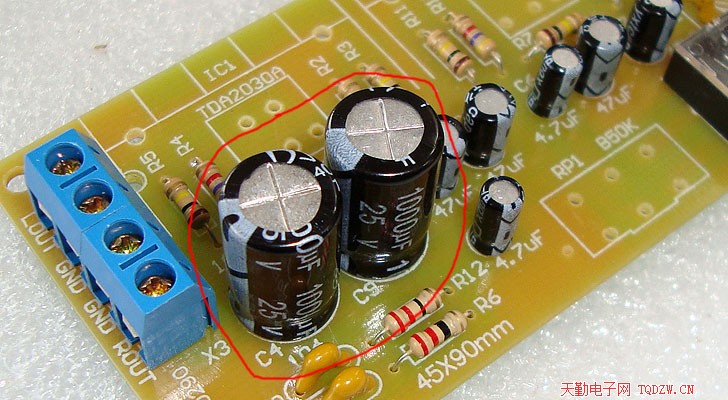

7、焊接1000uF的电解电容，阴影部分为负极，如果焊错，电容容易爆炸

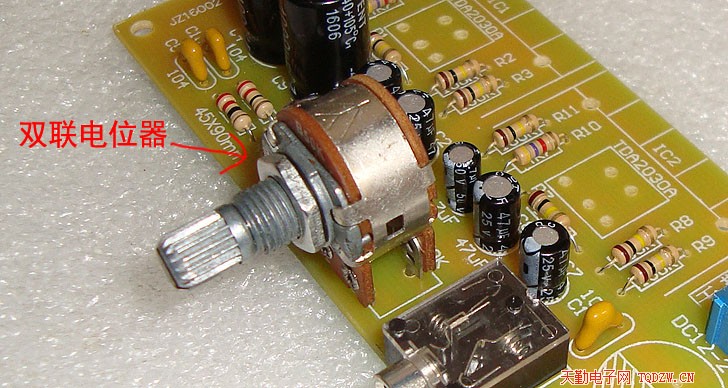

8、焊接双联电位器

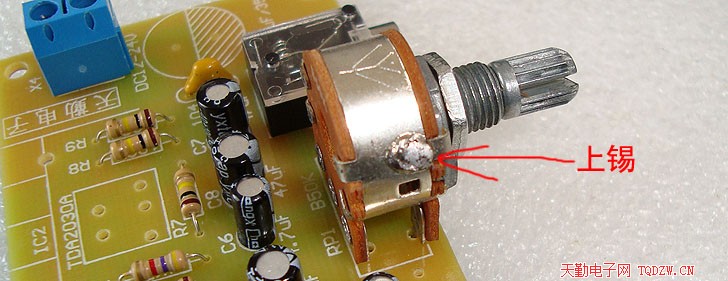

9、在电位器的外壳上面上锡备用

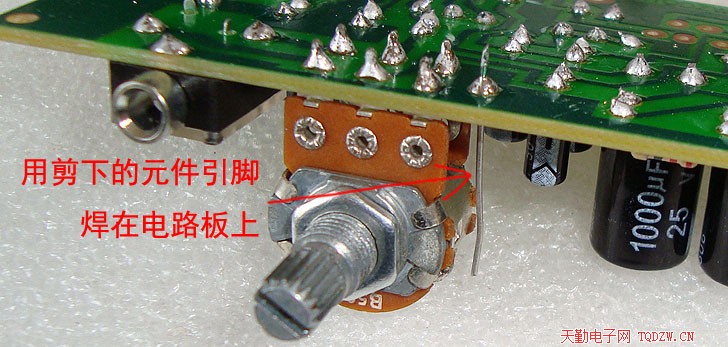

10、用剪下的元件引脚代替导线，一端焊在电路板上

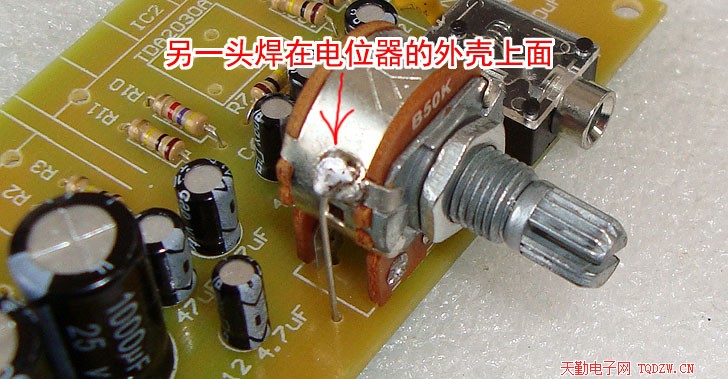

11、另一端焊在电位器的外壳上面，让外壳与电路板的电源负极相连，消除干扰

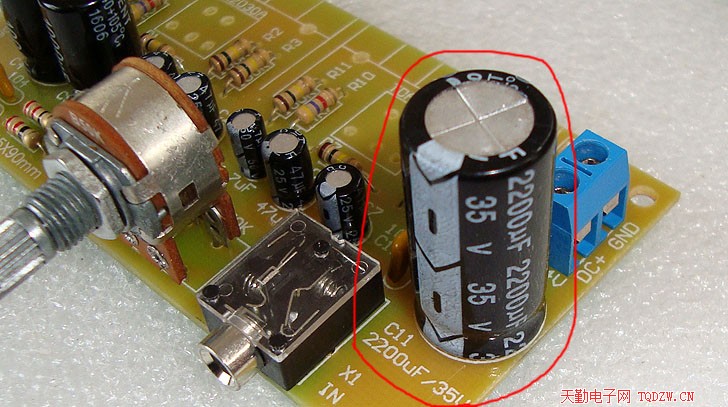

12、焊接电源滤波电容，阴影部分是负极

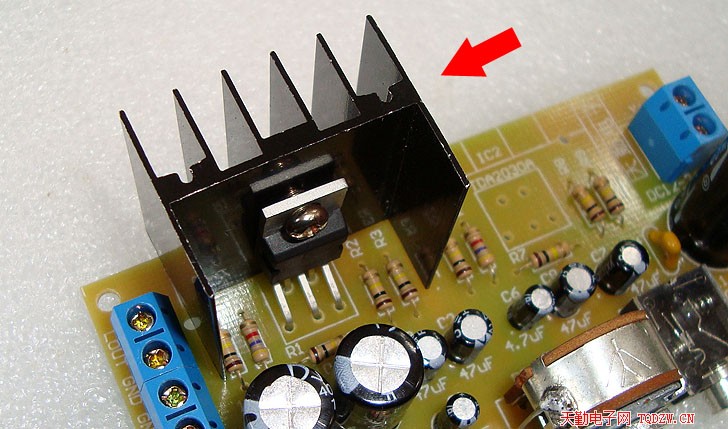

13、焊接TDA2030A和散热片，先将TDA2030A用螺丝固定在散热片上，螺丝不用拧紧，将TDA2030A和散热片都按装在电路板上

14、先焊接散热片，焊好后拧紧螺丝再焊接TDA2030A的引脚

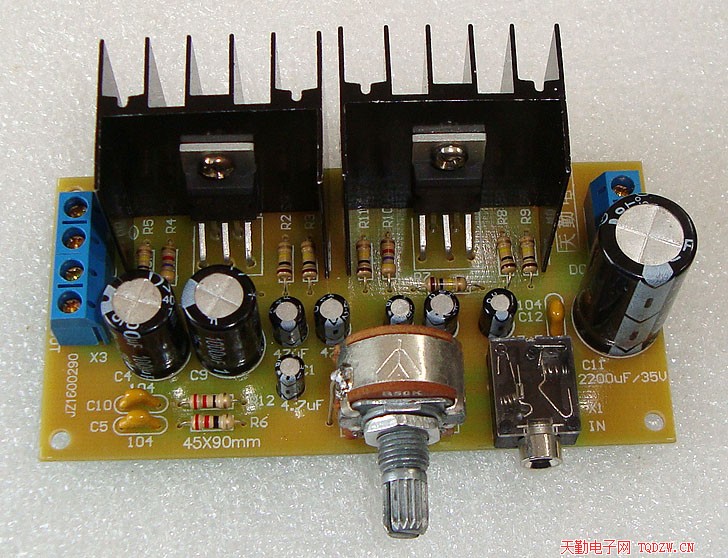

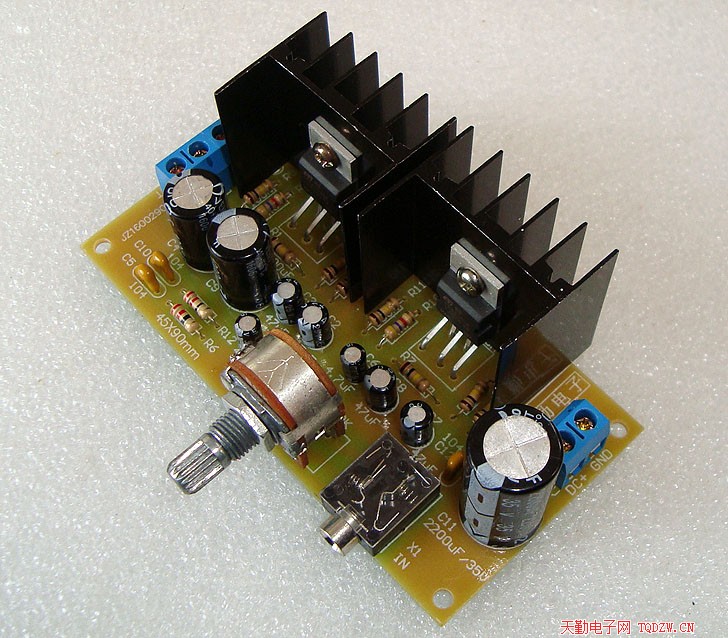

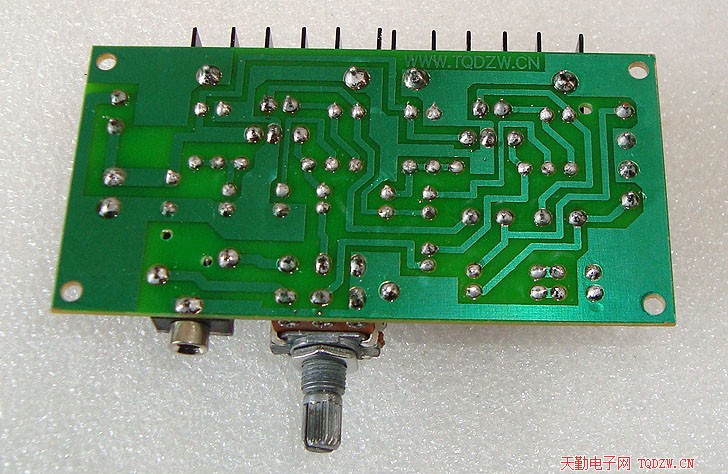

15、全部焊好的样子

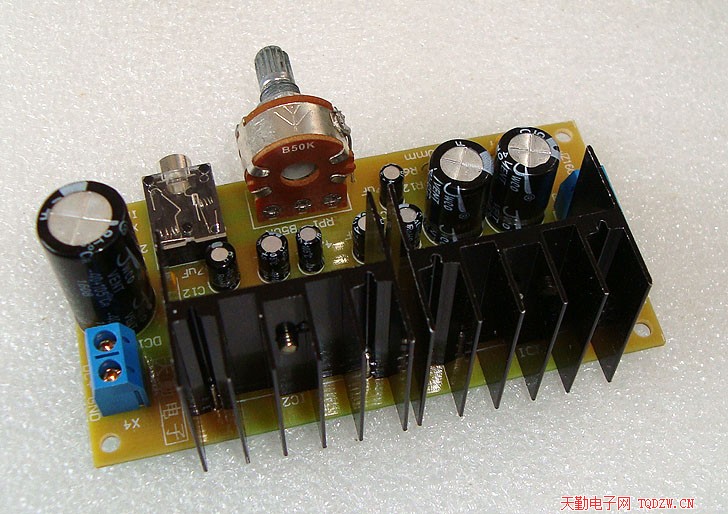

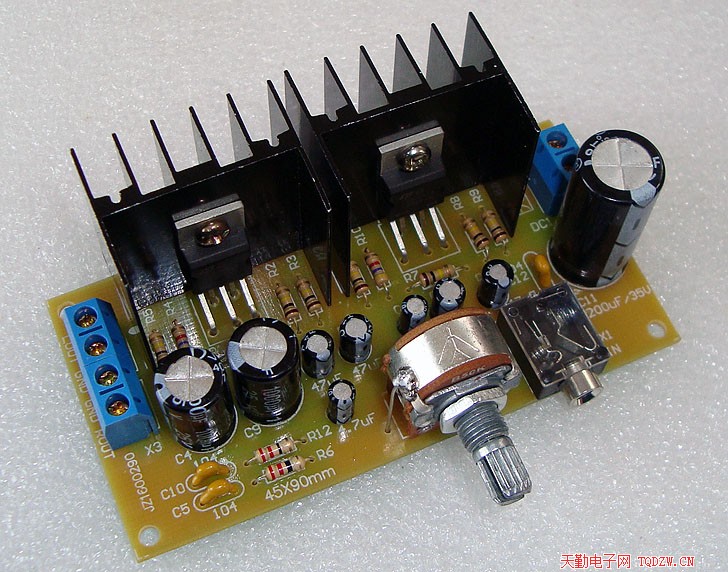

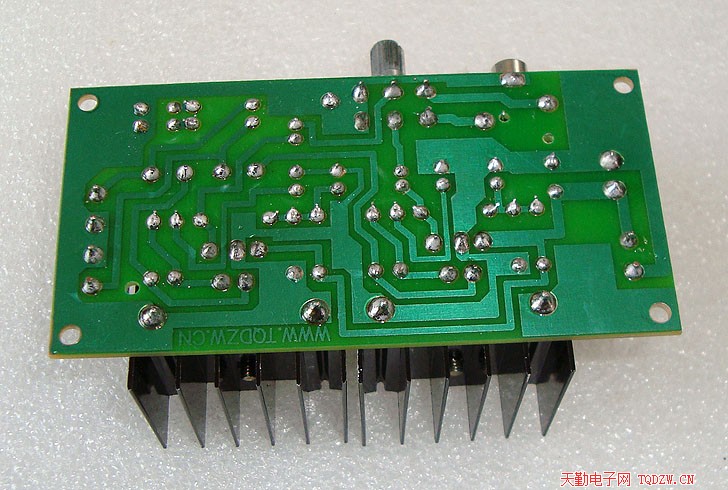

16、再来几张图
