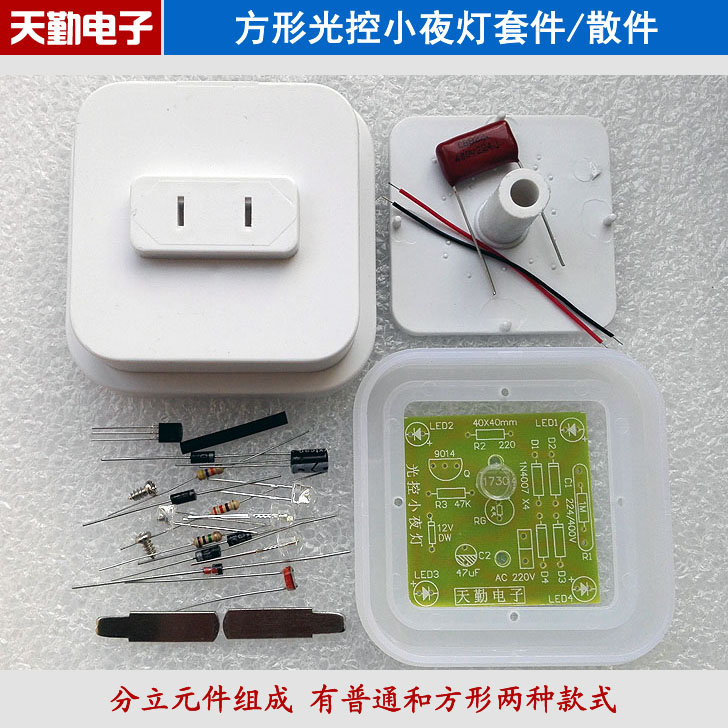

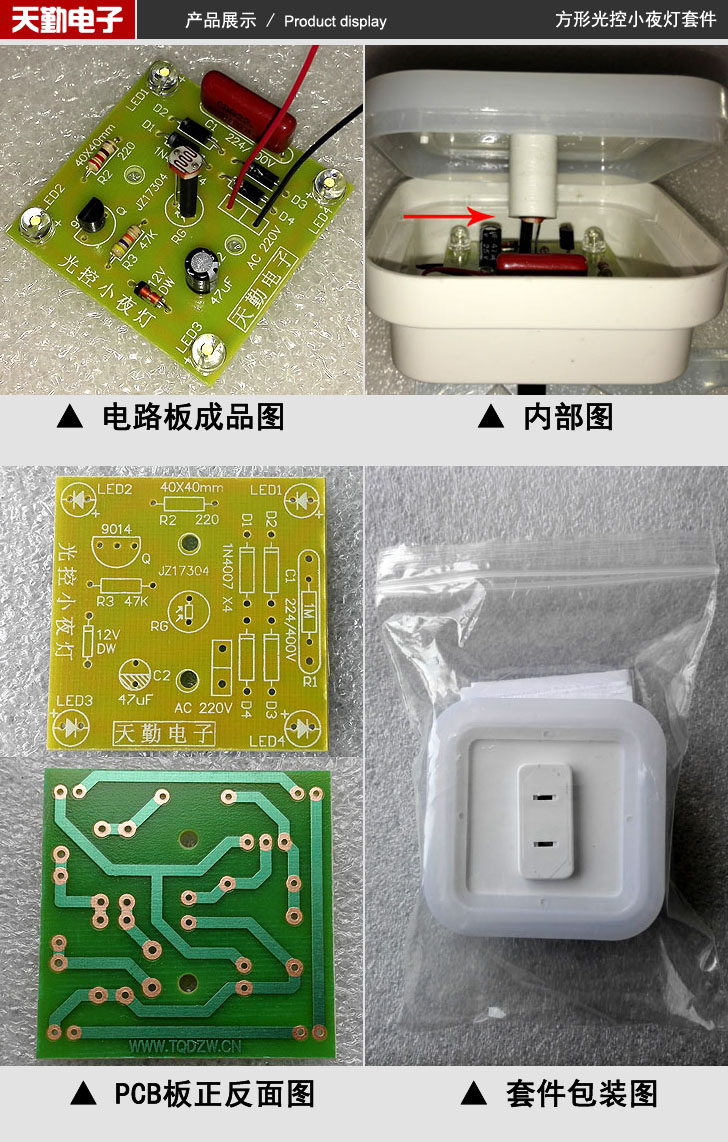

方形光控小夜灯套件采用220V市电供电，利用电容降压，功耗约为1W左右。

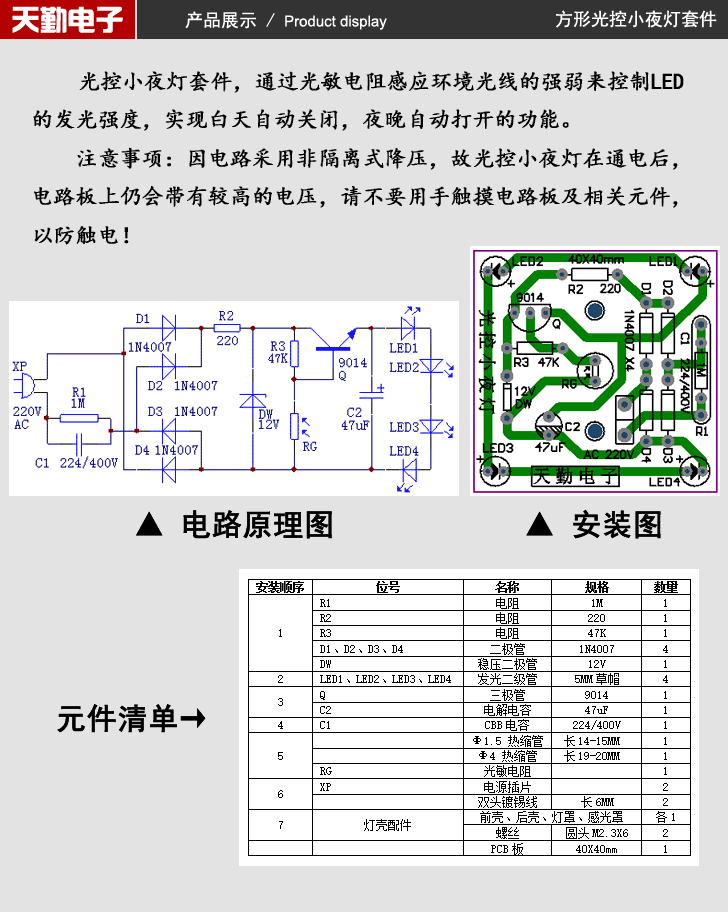

电路工作原理：电路中C1为降压电容，R1是C1的放电电阻， D1—D4构成桥式整流，R2是缓冲电阻，C2是滤波电容，DW将电压稳定在12V，Q为负载LED的开关调整管。白天光线较强时，光敏电阻RG呈低阻状态，此时Q基本电压约为0V，Q截止，LED不发光。晚上光线变暗，光敏电阻RG呈高阻状态，12V电压经R3加到Q的基极，Q导通，LED发光。

注意事项：因电路采用非隔离式降压，故光控小夜灯在通电后，电路板上仍会带有较高的电压，请不要用手触摸电路板及相关元件，以防触电！

下面是方形光控小夜灯套件焊接教程：

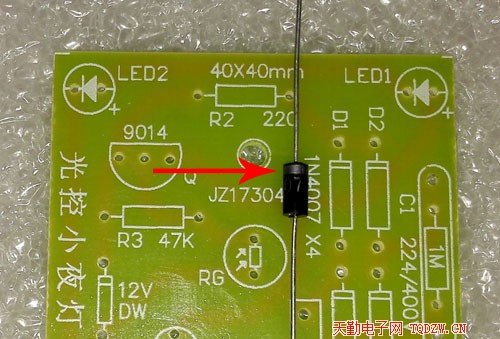

1、焊接整流二极管、稳压二极管和电阻，整流二极管和稳压二极管要注意极性，如图示

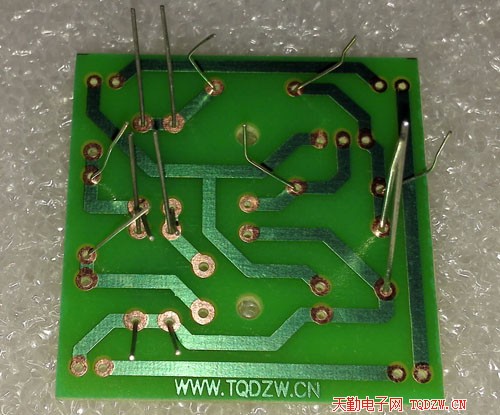

2、把电阻、整流二极管、稳压二极管全部对号入座，插在电路板上，紧贴电路板，然后反过来开始焊接，焊好后减掉多余的引脚

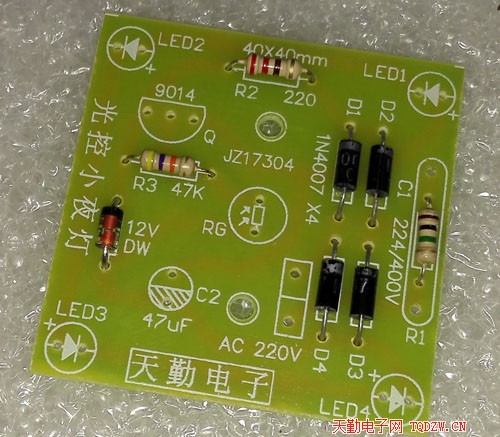

3、这是焊接好的样子

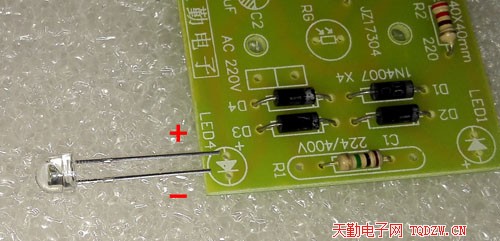

4、开始焊接发光二极管，长脚为正极，短脚为负极，不能装错，焊接时，加热时间也不宜过长，以免损坏发光二级管

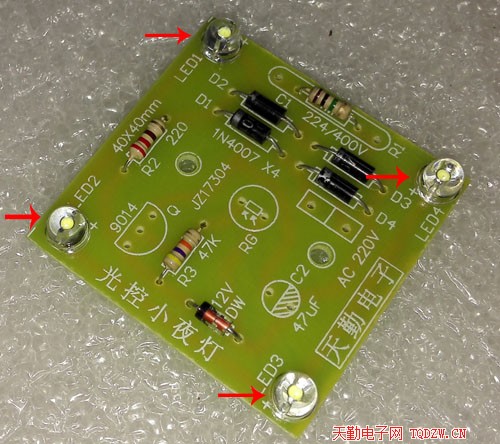

5、四只发光二级管全部焊好

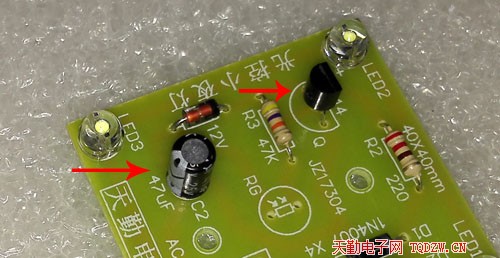

6、焊接电解电容和三极管，要注意极性不能装反

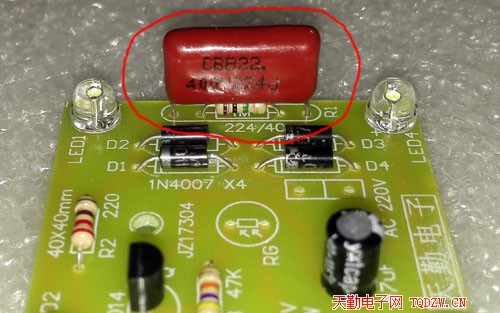

7、焊接CBB电容，无极性

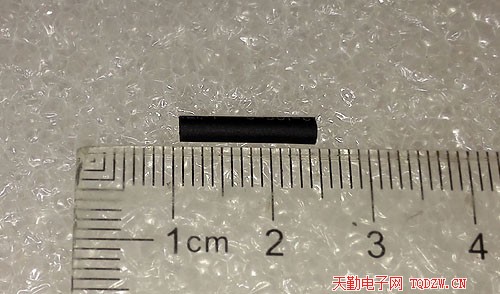

8、将细的热缩管截取14-15MM备用

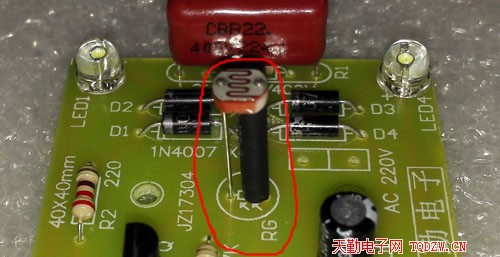

9、把截好的热缩管套在光面电阻的其中一个引脚上面，热缩管起到绝缘和限高作用，然后装在电路板上开始焊接

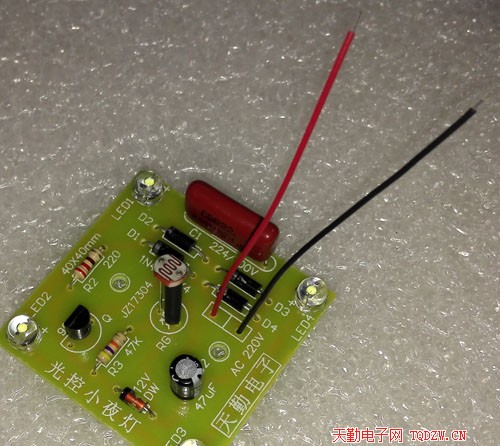

10、焊接电源线，不用区分颜色和极性，焊好后备用

11、两个电源插片逐个装入

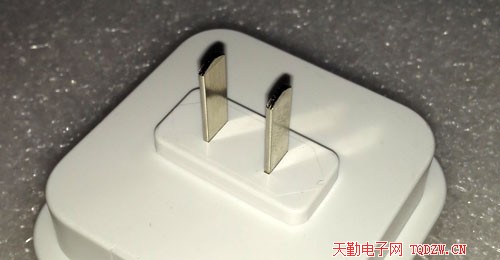

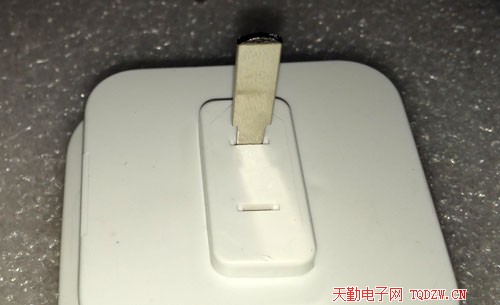

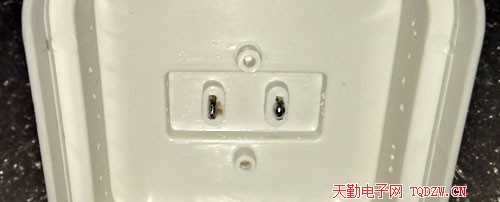

12、这是电源插片装好的样子

13、另一头上锡

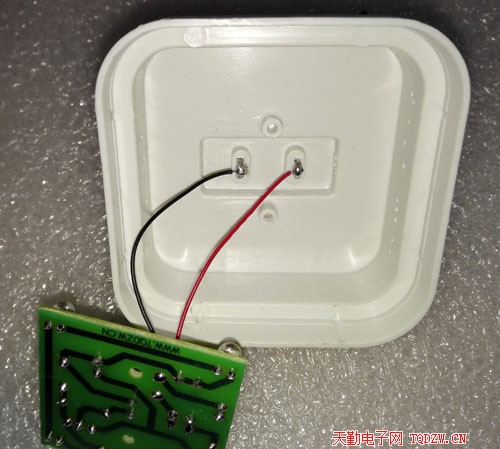

14、焊接电路板的电源线，同样不用区分颜色和极性

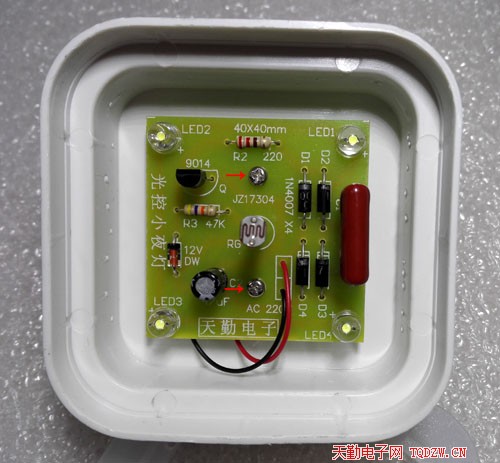

15、电源线焊好后，把电路板装入壳体，上紧螺丝

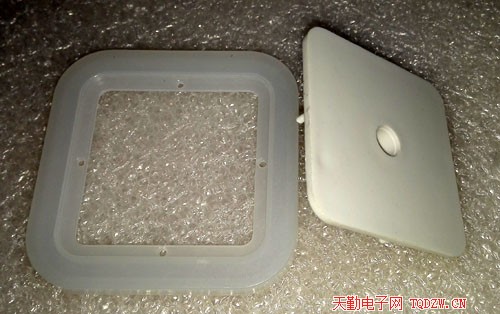

16、将前壳装在灯罩上面

17、装入透明感光罩

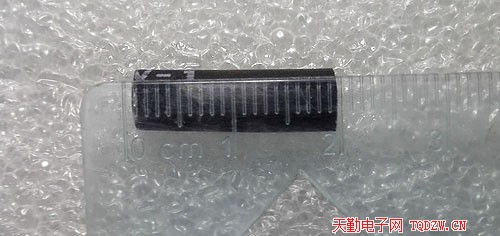

18、将粗的热缩管截取19-20MM备用

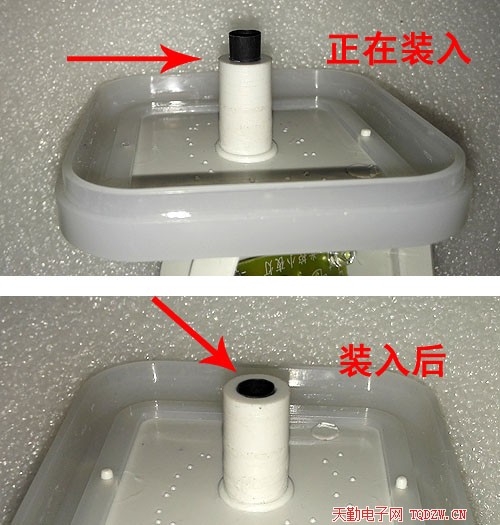

19、将截好的热缩管装入前壳，其长度正好没入前壳，不露头

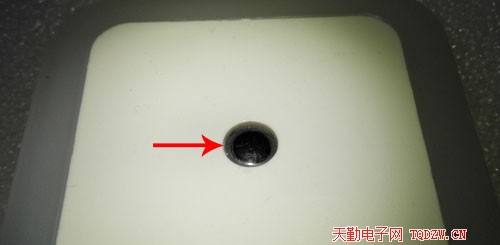

20、从感光罩这边看，也能看到热缩管，热缩管是用来遮挡光线用的，防止LED对光敏电阻干扰

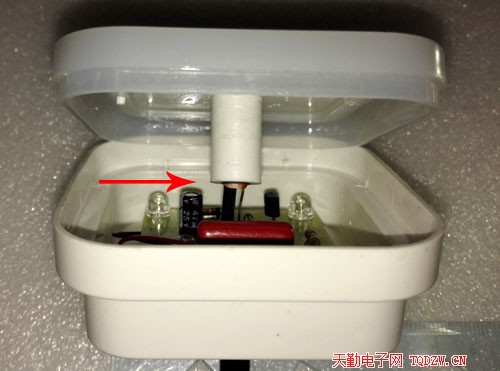

21、把前壳与后壳扣在一块，注意光敏电阻要装入粗的热缩管里面

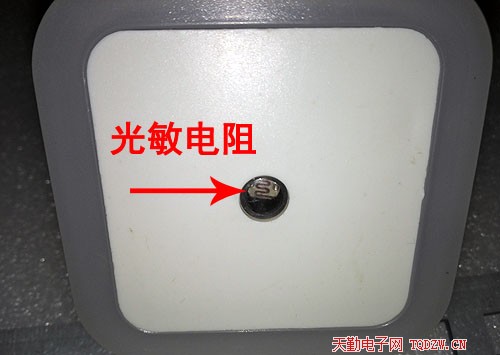

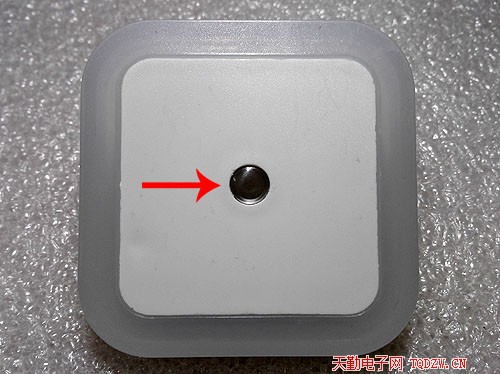

22、扣好后，在感光罩这面能看到光面电阻，到这里方形光控小夜灯套件就焊接好了

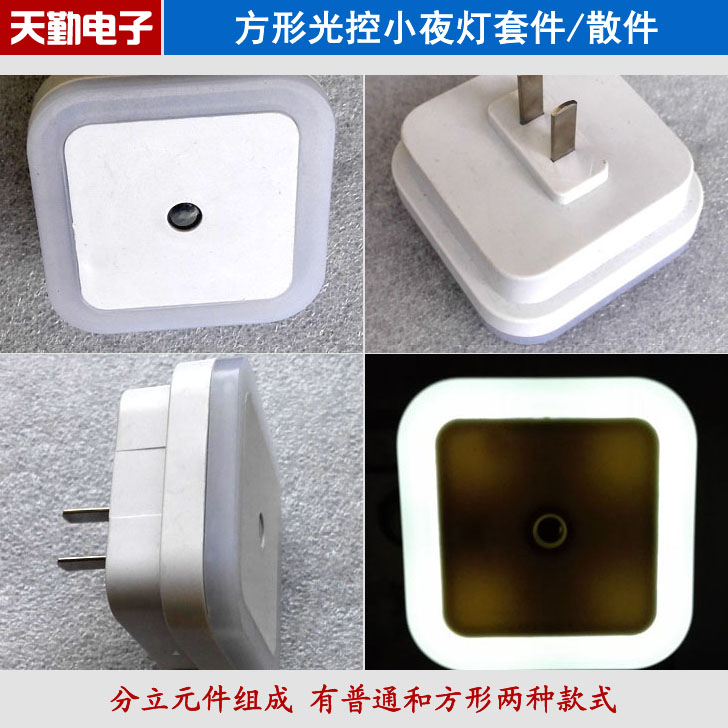

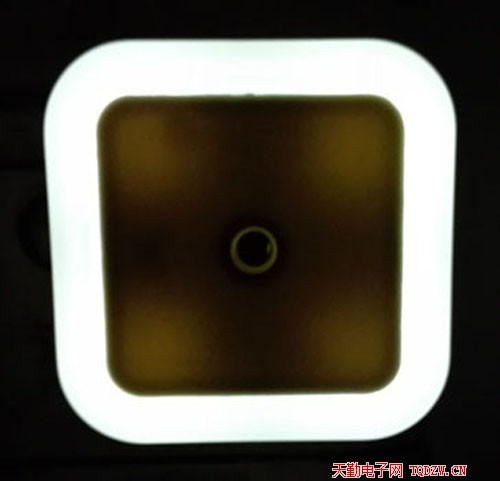

23、通电测试效果图
