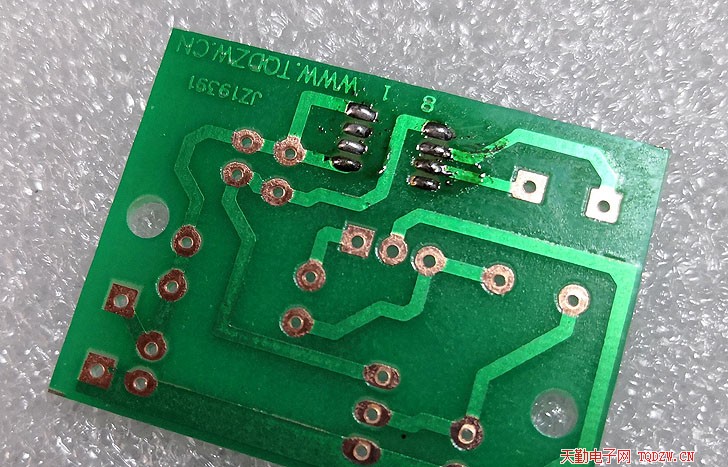

1、首先焊接报警芯片，可以采用手工电烙铁焊接，焊接前，焊盘上锡

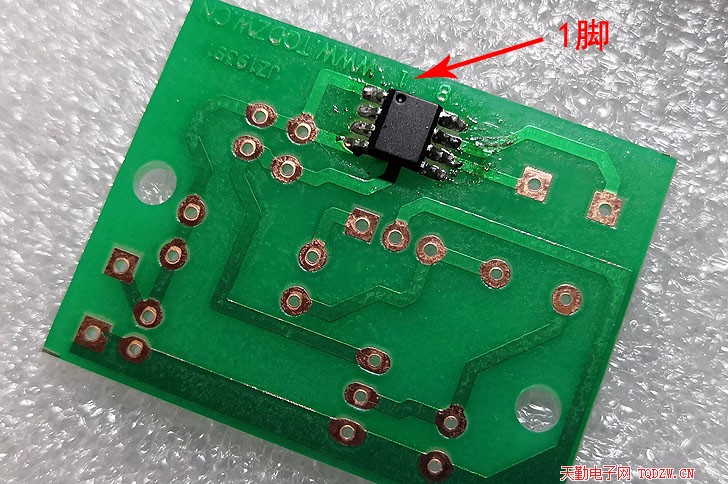

2、焊接报警芯片，要注意1脚的方向

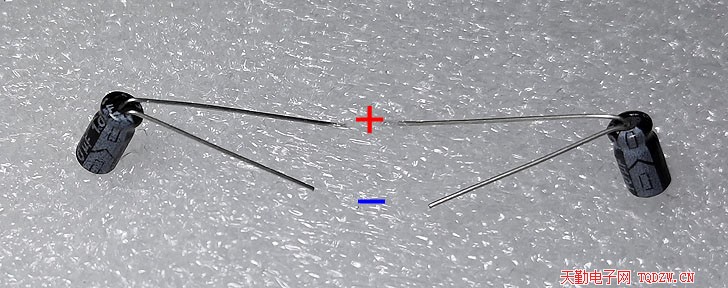

3、处理两只电解电容的引脚，如图示

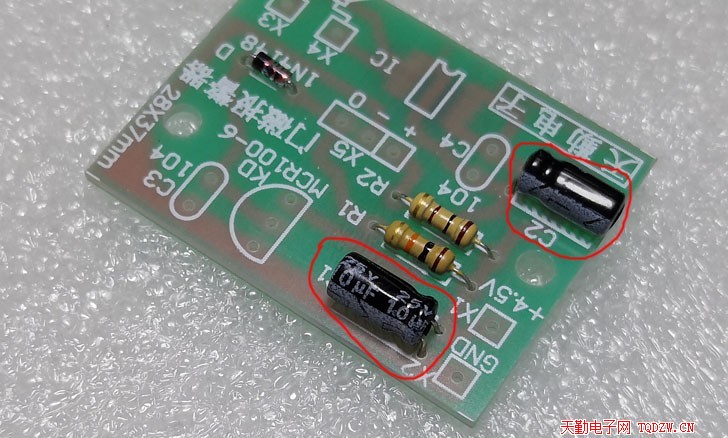

4、焊接两只电解电容，极性不要弄错了

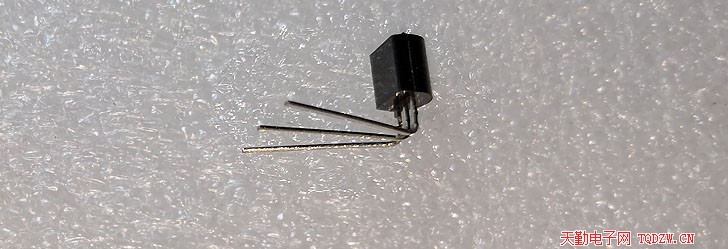

5、处理一下可控硅的引脚，如图示

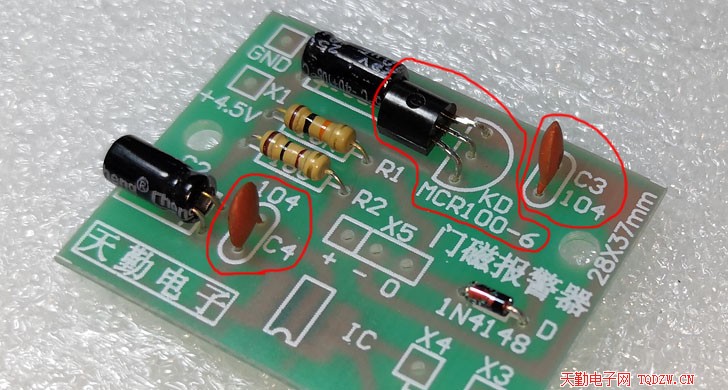

6、焊接可控硅和两只瓷片电容

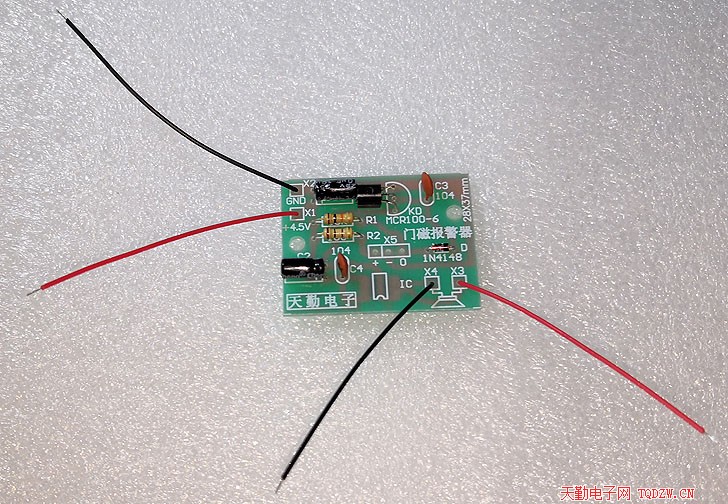

7、焊接电源引线和喇叭引线

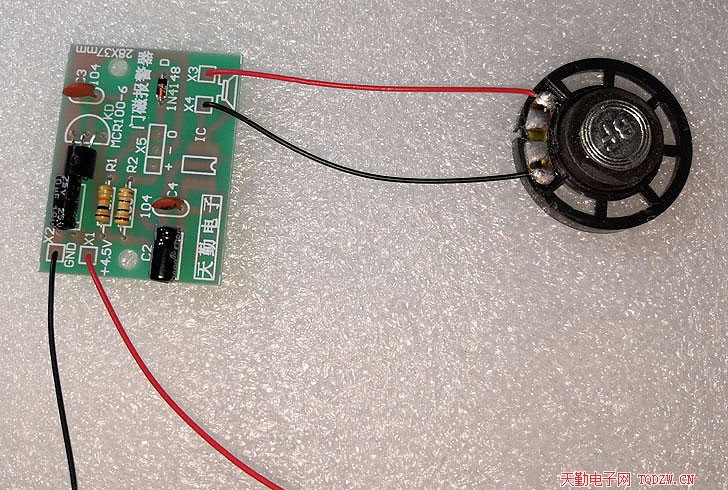

8、焊接喇叭，喇叭线不用区分正负极

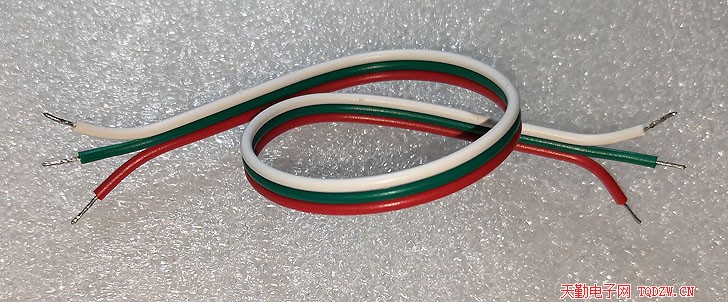

9、处理导线的线头，上锡

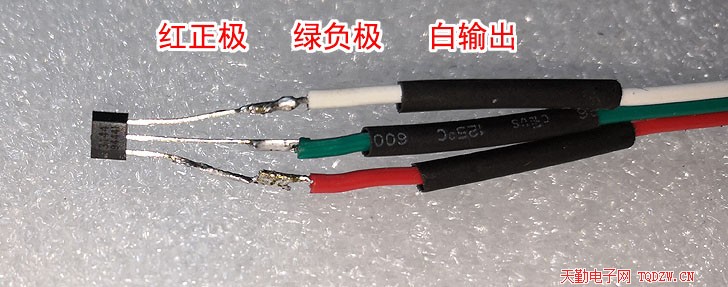

10、先将热缩管剪为3段，如图示，套在3根导线上面，再将导线焊接在霍尔传感器3144的三个引脚上

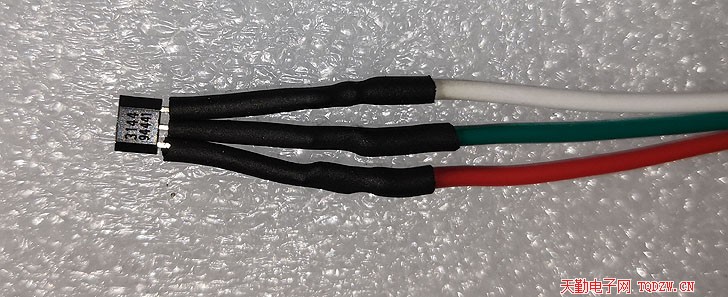

11、焊接好以后，套上热缩管，用电烙铁或者热风枪给热缩管加热，使其缩小

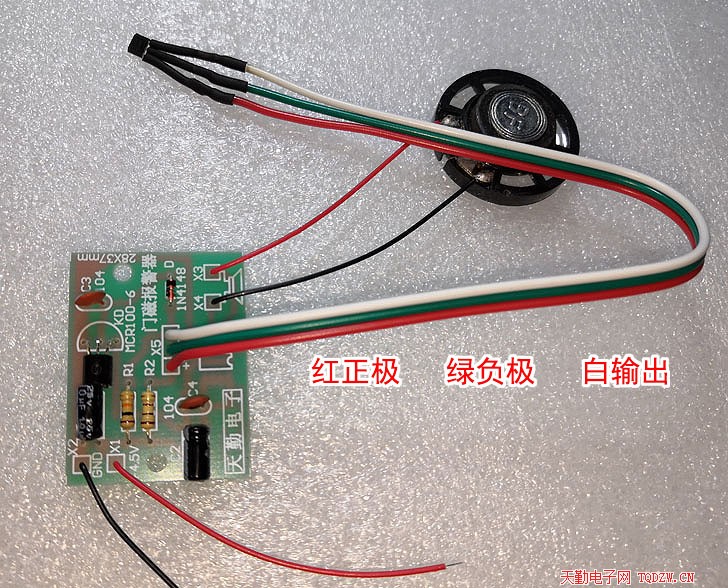

12、霍尔传感器的导线焊接在电路板上X5接口，颜色顺序如图示

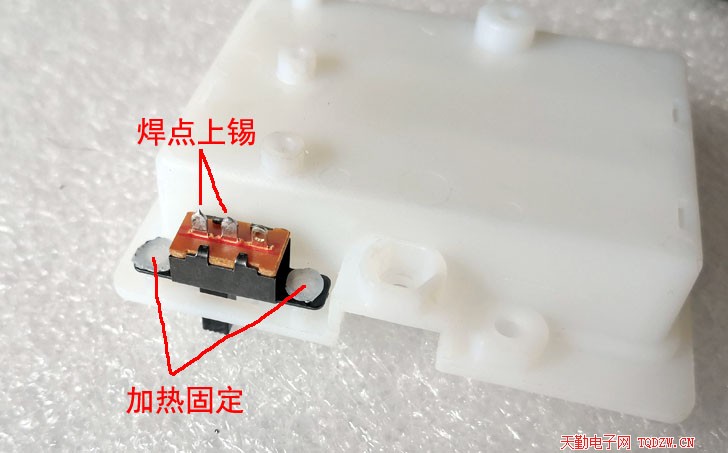

13、将开关装入后壳对应位置，可用电烙铁加热固定，焊点上锡备用

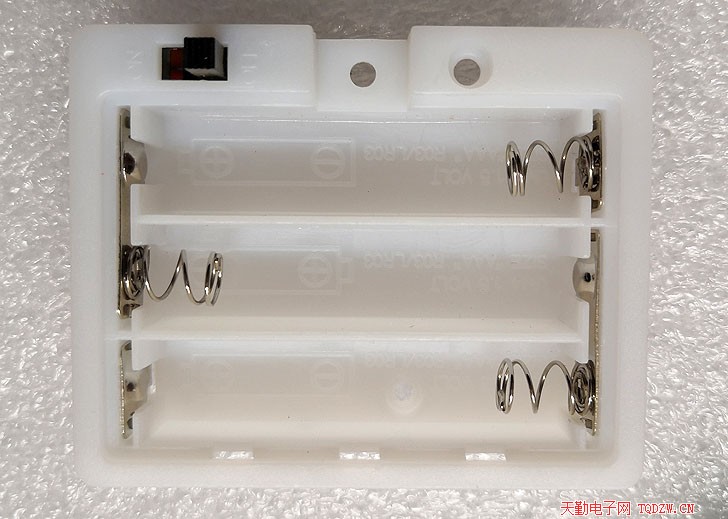

14、安装电池弹簧4件套，如图这样对号入座

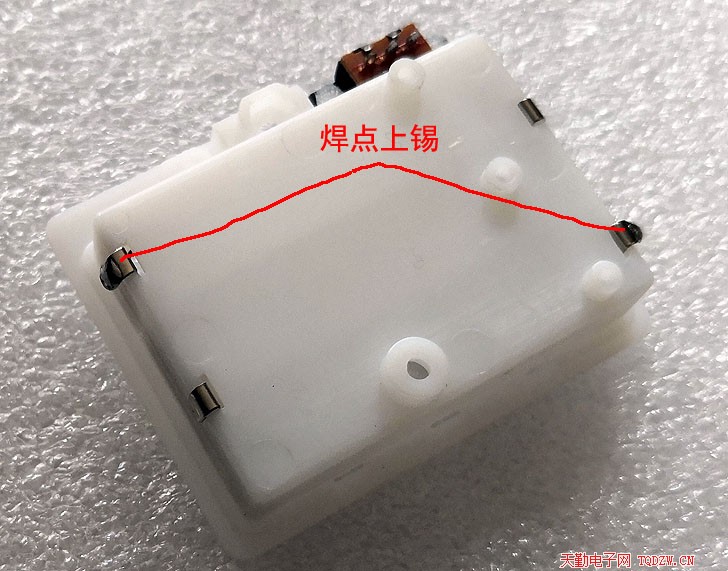

15、电池弹簧的焊片向外折，其中两处上锡备用

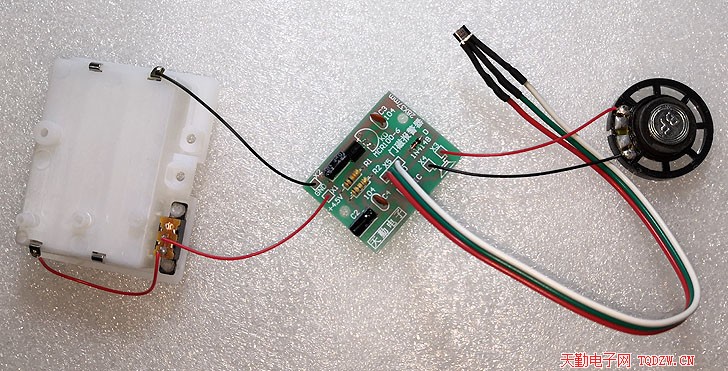

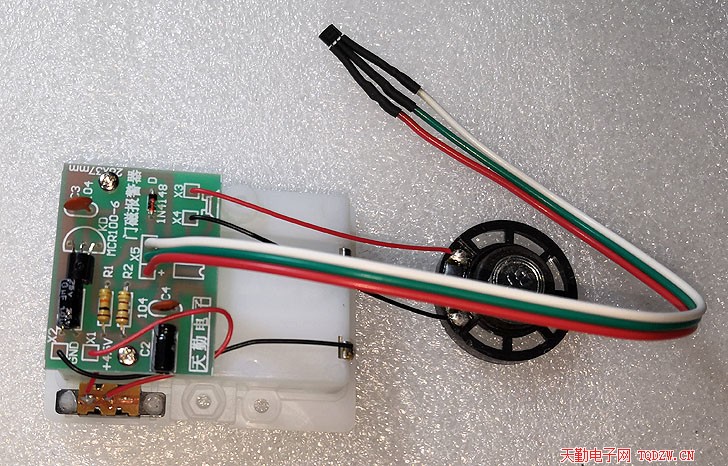

16、焊接电源线

17、用两只PA2.3X5的螺丝固定电路板

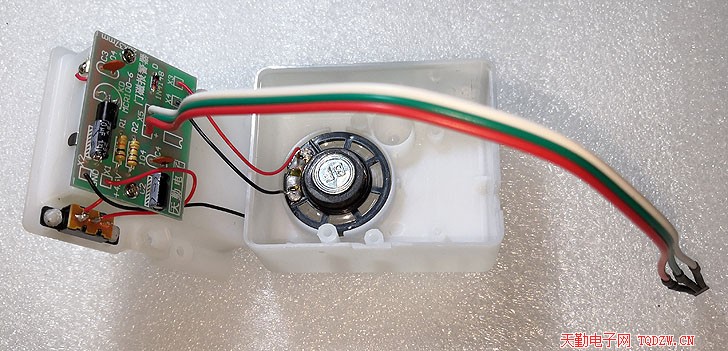

18、喇叭装入前壳

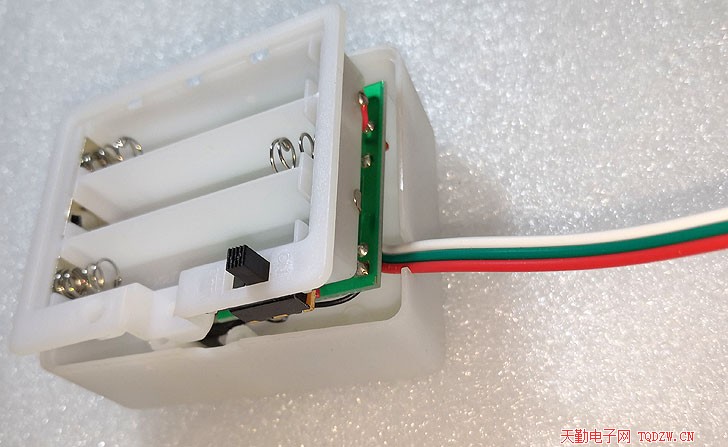

19、盖上后壳

20、后壳用两只PA2.5X8的螺丝固定

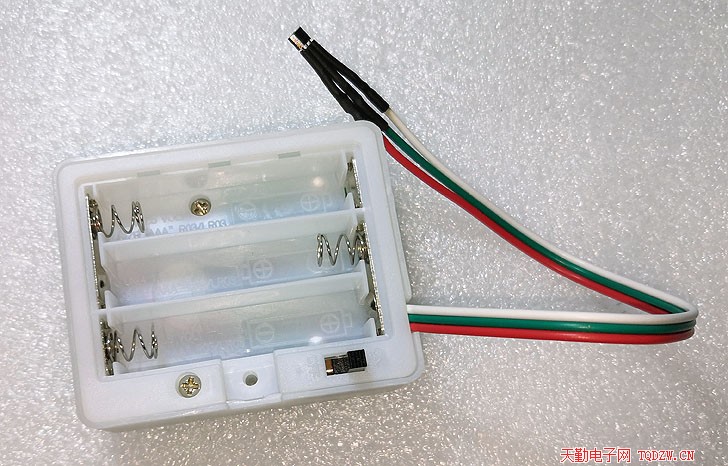

21、装上三节7号电池后，盖上电池盖，用一只PA2.5X12的螺丝固定

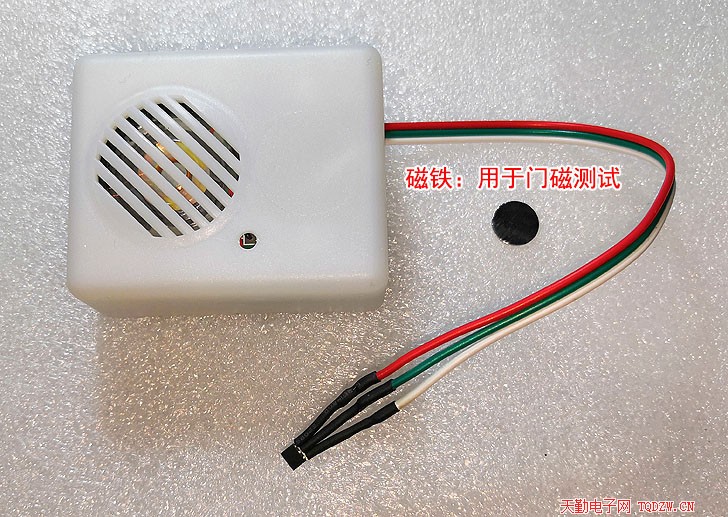

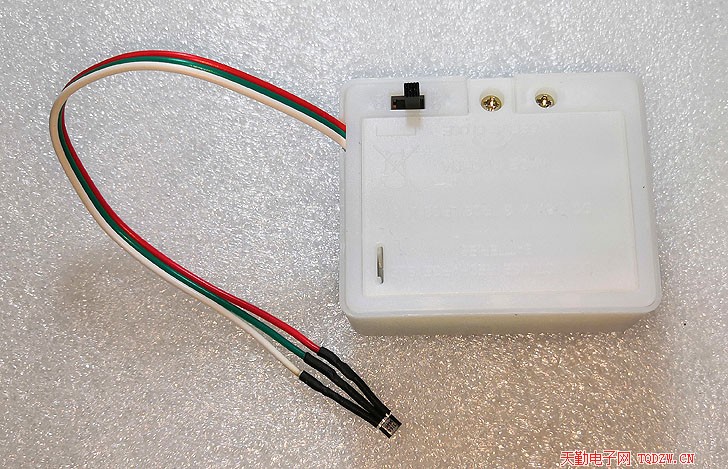

22、这是组装好的成品照片
