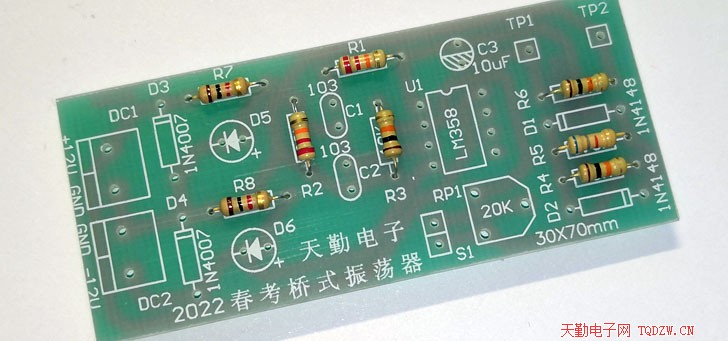

1、焊接8只电阻，根据色环选择电阻，焊接在对应的位置，电阻不用区分正负极。

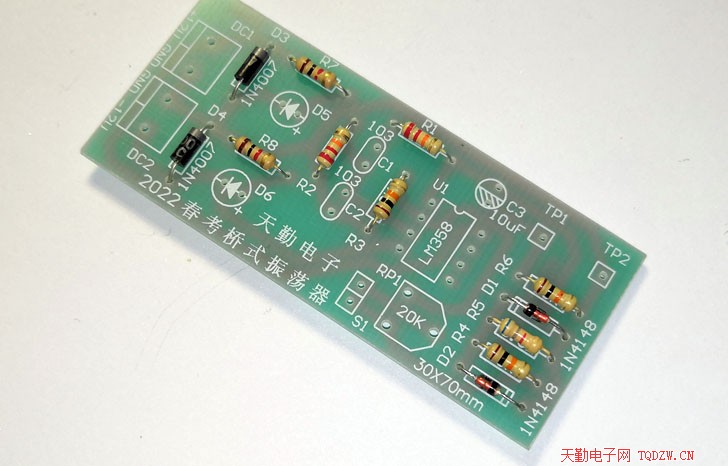

2、焊接4只二极管，要注意正负极，如图示的方向安装，不能装反。

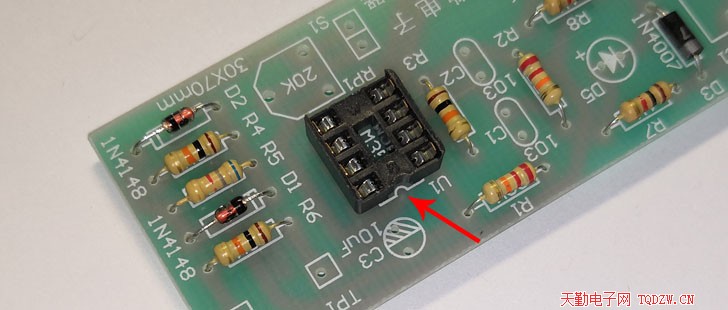

3、焊接集成电路插座，如图示，注意箭头处凹口的方向。

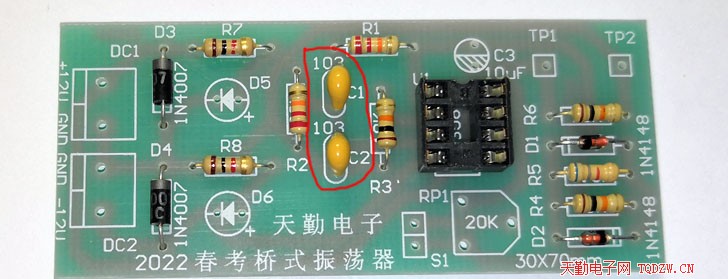

4、焊接两只独石电容C1和C2，不用区分正负极。

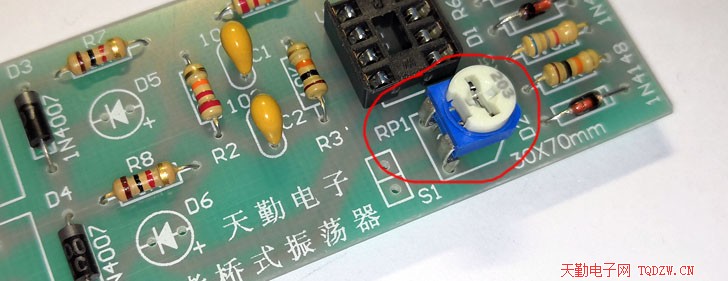

5、焊接可调电阻RP1。

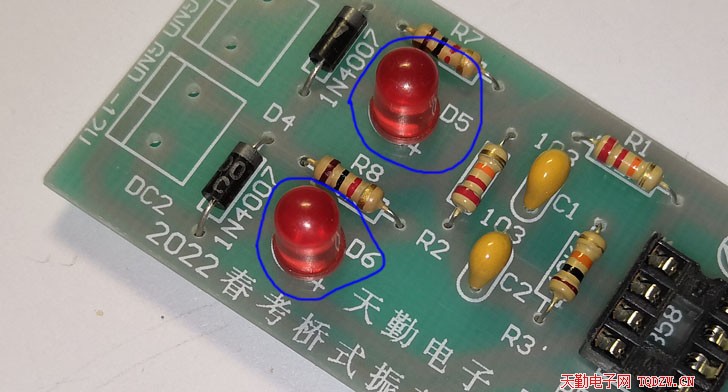

6、焊接发光二极管D5和D6，长脚是正极。

7、将插针S1、TP1、TP2安装在电路板上，然后盖上一个硬纸板，电路板和硬纸板同时翻转，使焊接面朝上，插针在硬纸板的遮挡下不会掉下来，这样就可以焊接了。

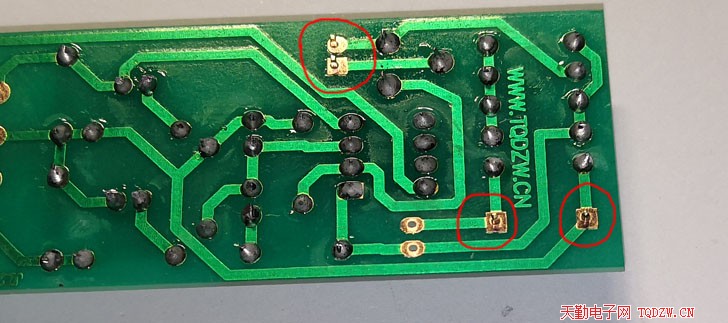

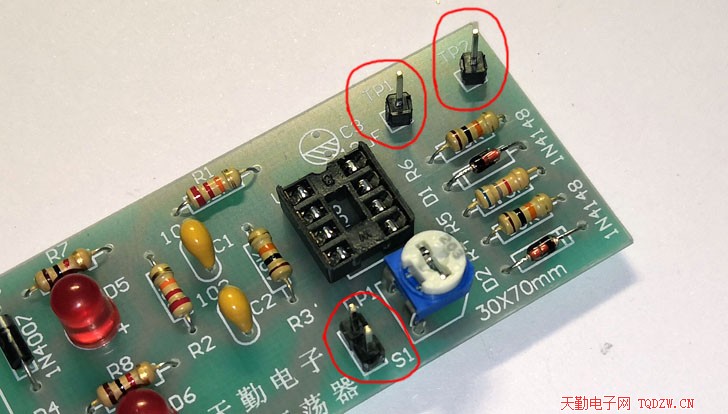

8、插针要紧贴电路板，焊接要牢固，这是焊接完成后的插针。

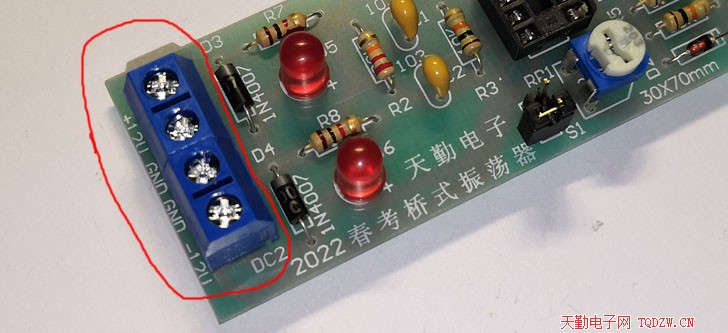

9、先将两只接线座扣在一块，再按装在电路板上焊接，用于接线的一端要朝电路板外侧。

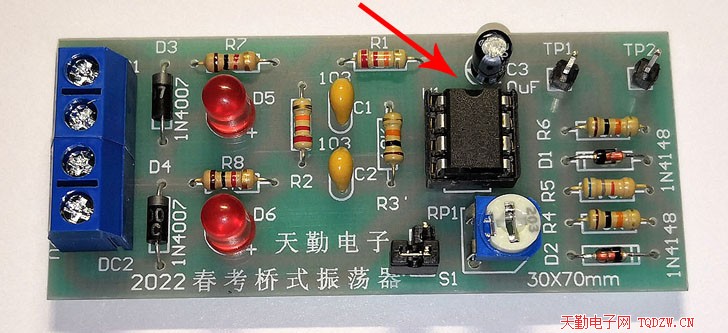

10、安装集成电路U1，如图示箭头处，注意凹口方向、

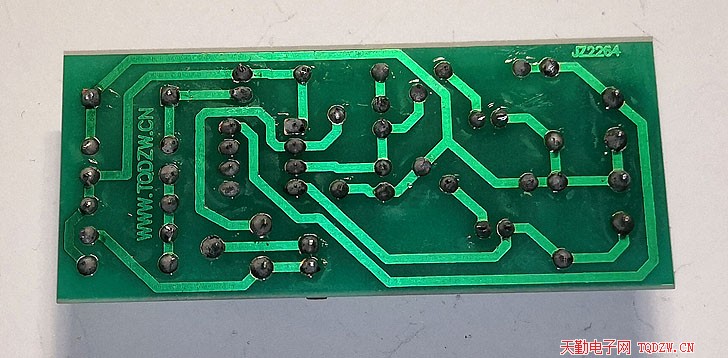

11、再来一个反面照片。

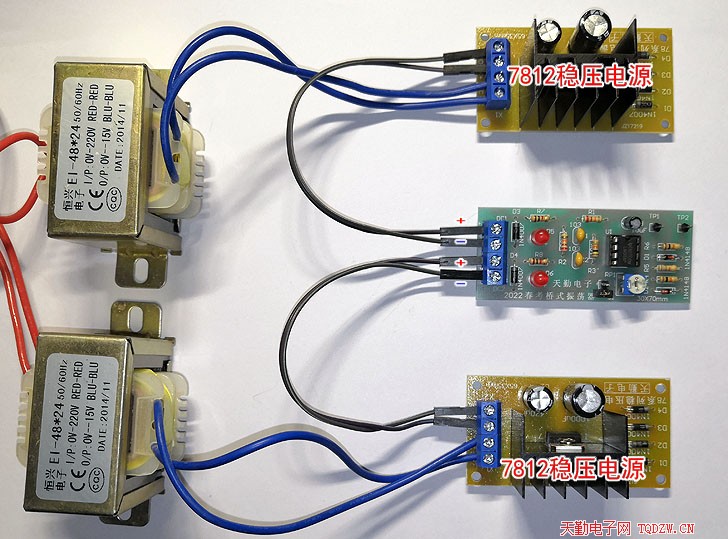

12、焊接完成检查无误后对电路进行通电调试，本电路要用双电源供电，如图示，采用了两套独立的7812稳压电源，构成了双12V直流电源。

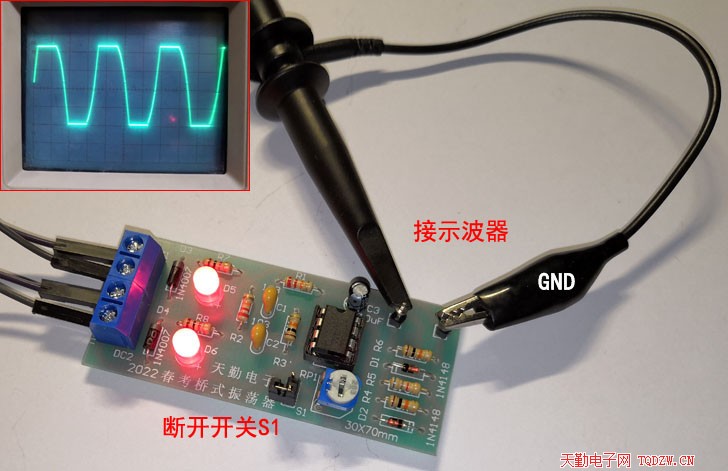

13、断开开关S1，用示波器检测TP1和TP2两点之间的电压波形。

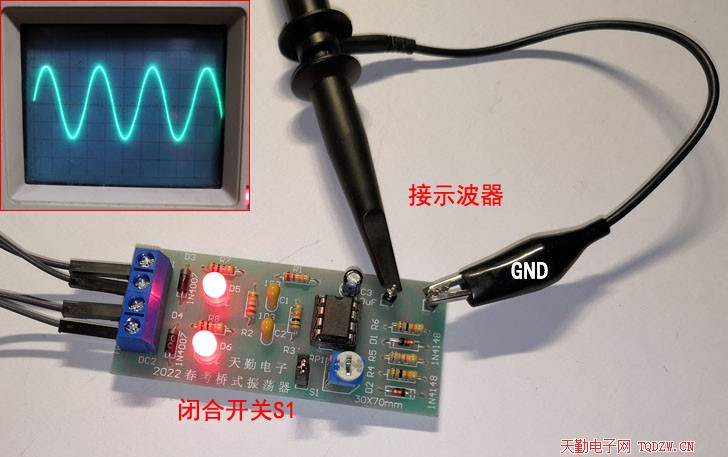

14、利用跳线帽闭合开关S1，用示波器检测TP1和TP2两点之间的电压波形，调整电位器RP1，使示波器显示的正弦波波形幅值最大且波形基本不失真
