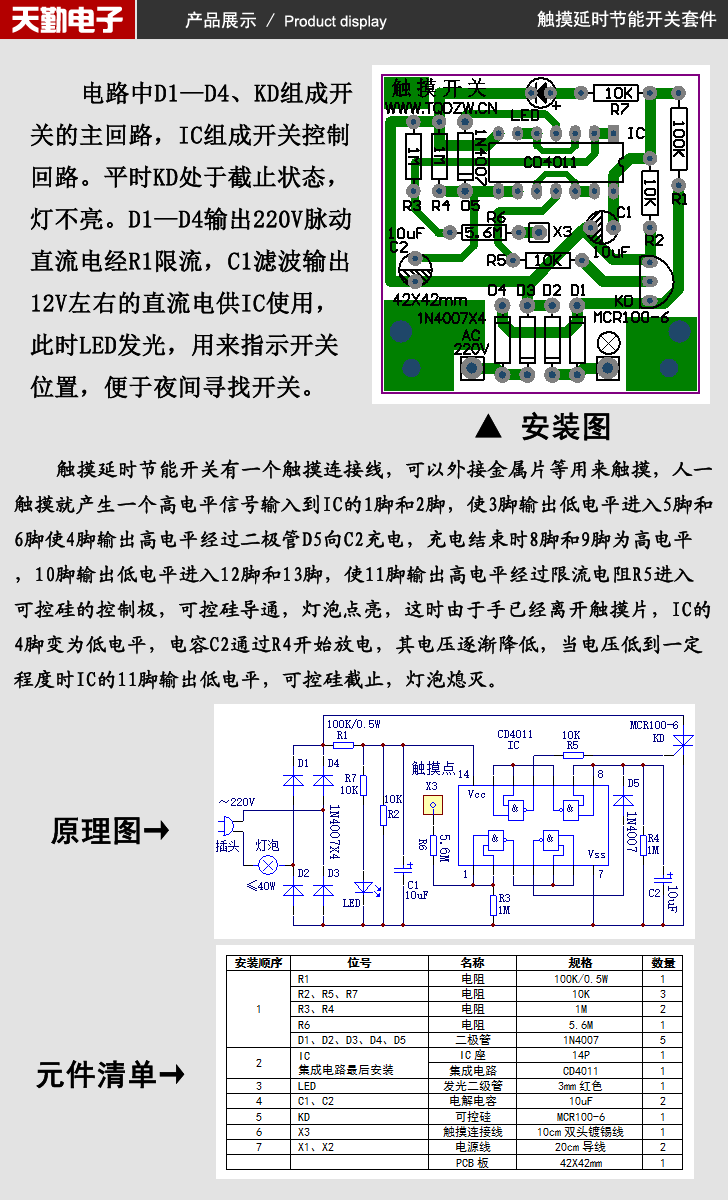

电路工作原理：电路中D1—D4、KD组成开关的主回路，IC组成开关控制回路。平时，KD处于截止状态，灯不亮。D1—D4输出220V脉动直流电经R1限流，C1滤波输出约12V左右的直流电供IC使用，此时LED发光，指示开关位置，便于夜间寻找开关。

触摸延时节能开关有一个触摸连接线，可以外接金属片等用来触摸，人一触摸就产生一个高电平信号输入到IC的1脚和2脚，使3脚输出低电平进入5脚和6脚使4脚输出高电平经过二极管D5向C2充电，充电结束时8脚和9脚为高电平，10脚输出低电平进入12脚和13脚，使11脚输出高电平经过限流电阻R5进入可控硅的控制极，可控硅导通，灯泡点亮，这时由于手已经离开触摸片，IC的4脚变为低电平，电容C2通过R4开始放电，其电压逐渐降低，当电压低到一定程度时IC的11脚输出低电平，可控硅截止，灯泡熄灭。

此电路板是带电的，通电测试时要注意安全，电阻R6尤其不能装错，如果装错了触摸时会触电！除了触摸连接线，其他部分都不可以触摸，都是带电的！

下面是触摸延时节能开关套件焊接教程：

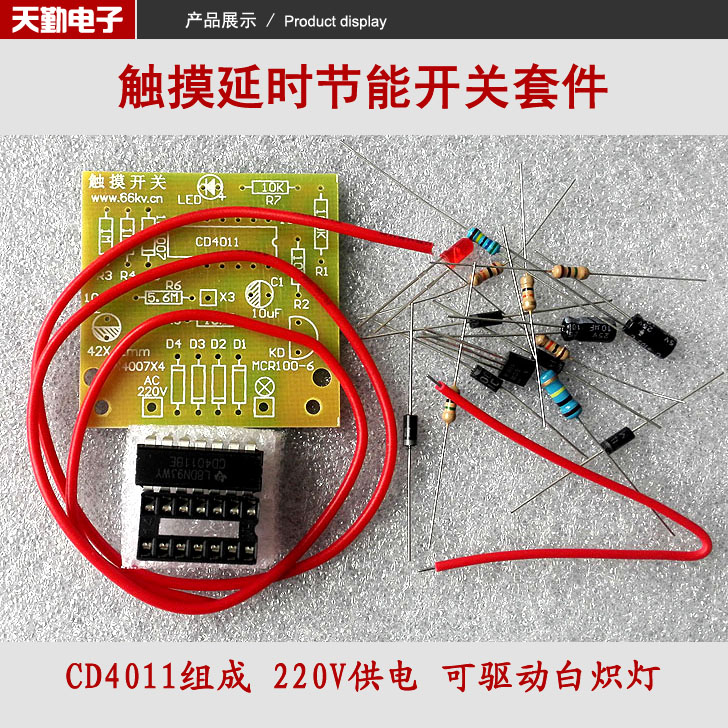

现在销售的套件是不含外壳的。

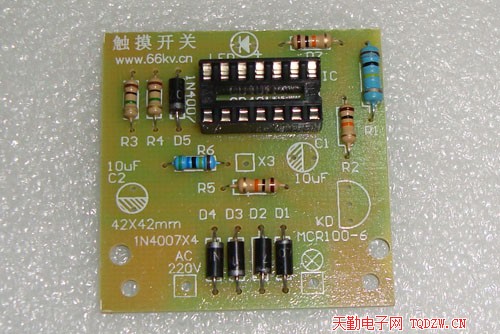

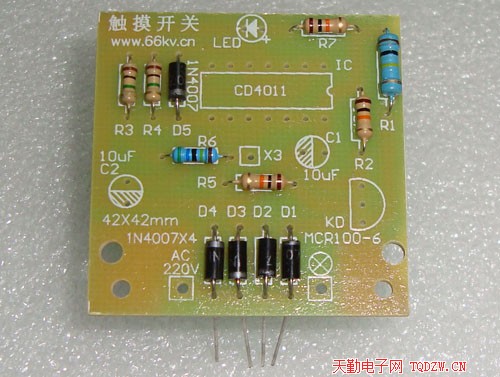

1、焊接二极管和电阻，焊接时严格按照各元件参数对号入座，电阻R6尤其不能装错，如果装错了触摸时会有触电危险

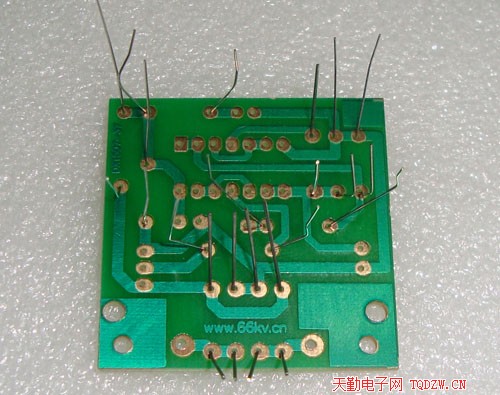

先紧贴电路板插上元件，弯一下元件引脚简单固定，使元件不易脱落，再焊接

2、焊接集成电路CD4011的插座，集成电路最后安装，以免电烙铁漏电或有静电而损坏芯片

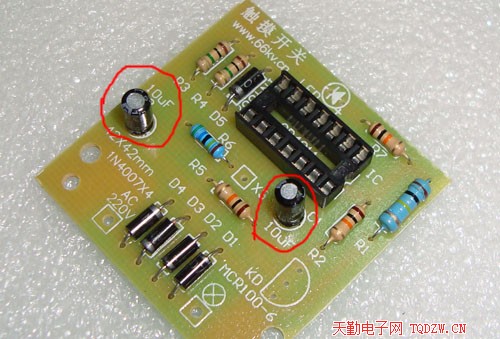

3、焊接两只电解电容，注意极性不能反

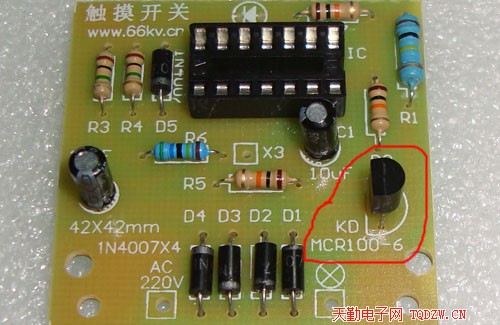

4、焊接可控硅MCR100-6

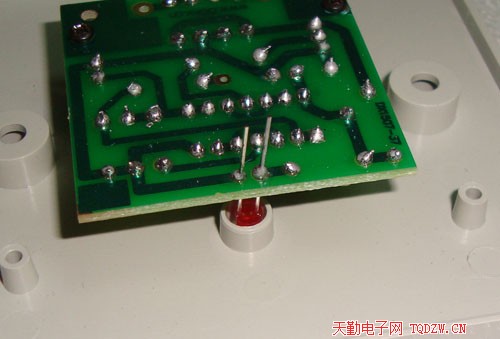

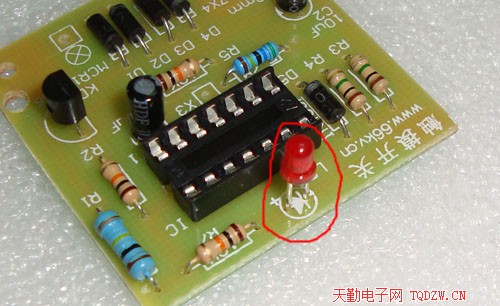

5、焊接发光二极管，要把电路板装在外壳上面后再焊接，以确保发光二极管的位置不会有偏差

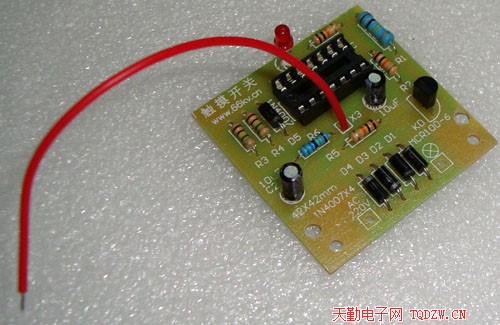

6、焊接触摸片的连接线（一条双头镀锡导线）

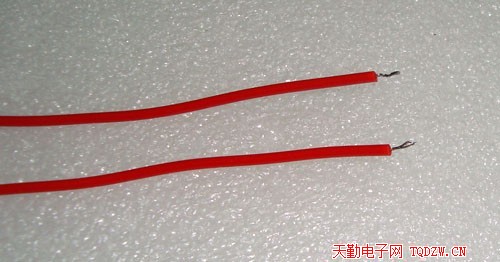

7、将电源线（长的导线）截为两段，拨出铜丝上锡备用

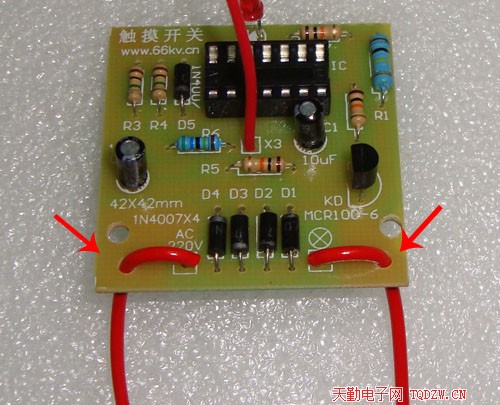

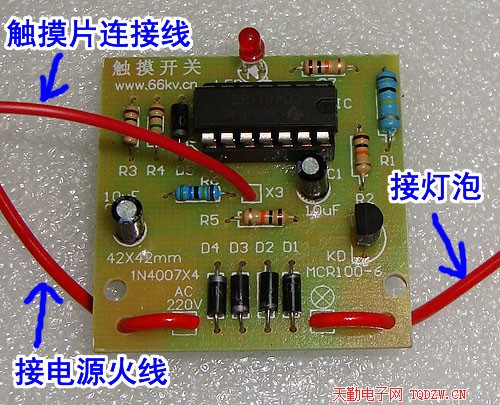

8、焊接电源线

9、插入集成电路CD4011，注意缺口方向不能错

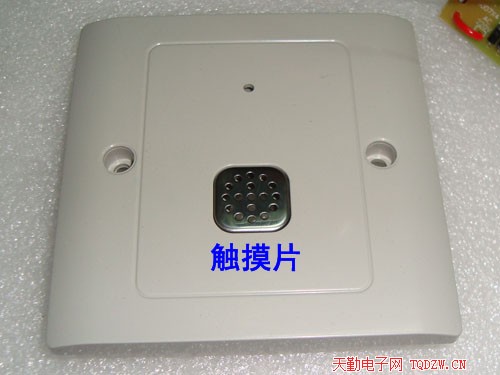

10、将触摸片的保护膜去掉，装入外壳中

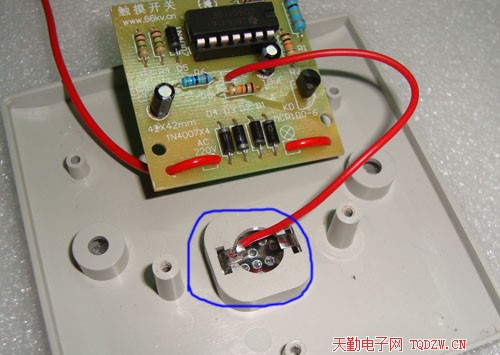

11、将触摸片的连接线焊在触摸片上，焊接前要用砂布或锉刀打磨一下焊接点，打磨后先上锡再焊接，如果不好上锡可以加一点焊锡膏

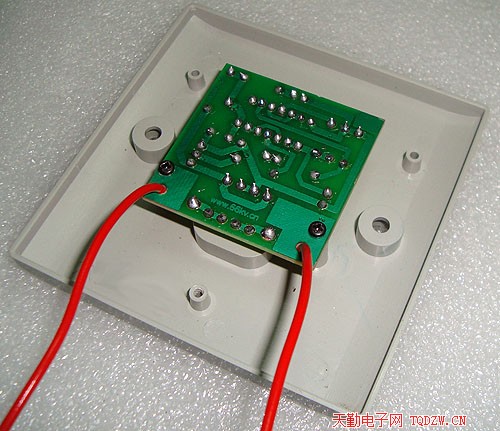

12、把电路板装入外壳，上好螺丝

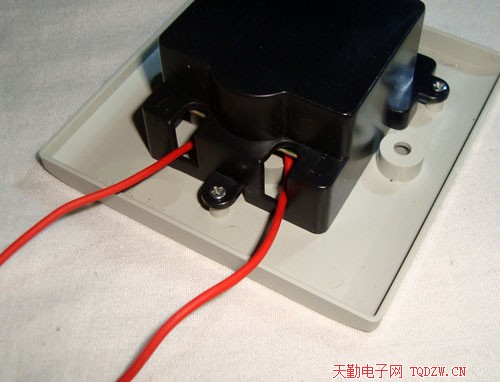

13、装上后盖，上好后盖的螺丝

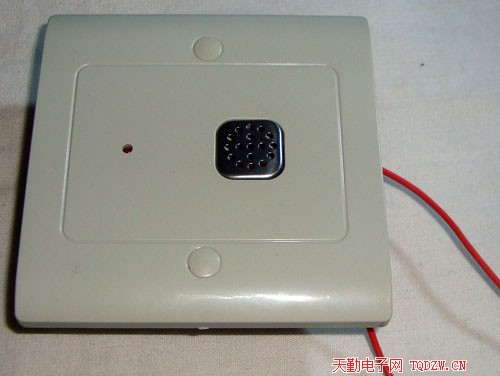

14、触摸延节能时开关套件就这样焊好了

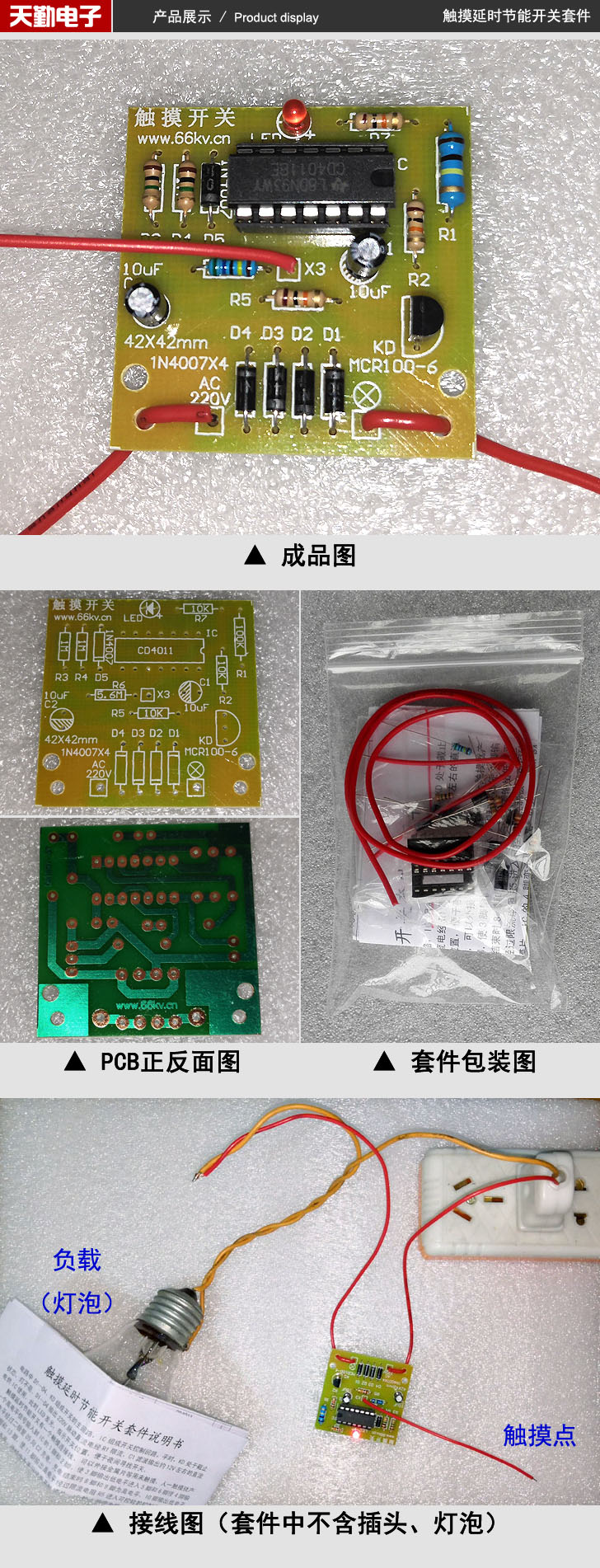

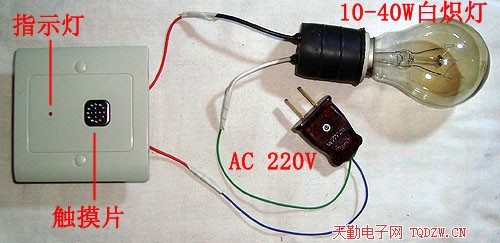

15、通电测试，按下图接线方式接好电源插头和灯泡，接入220V交流电源，通电时灯亮几秒后熄灭，用手按一下触摸片灯就亮了，延时约7-8秒后灯泡熄灭，灯泡要用白炽灯，不能用节能灯（套件中不含电源插头、灯头、灯泡，测试时需要自备）
