套件组装好后，需要在黑暗的环境下使用，如果想在白天实验，可以完全遮住或拆下光敏二极管。

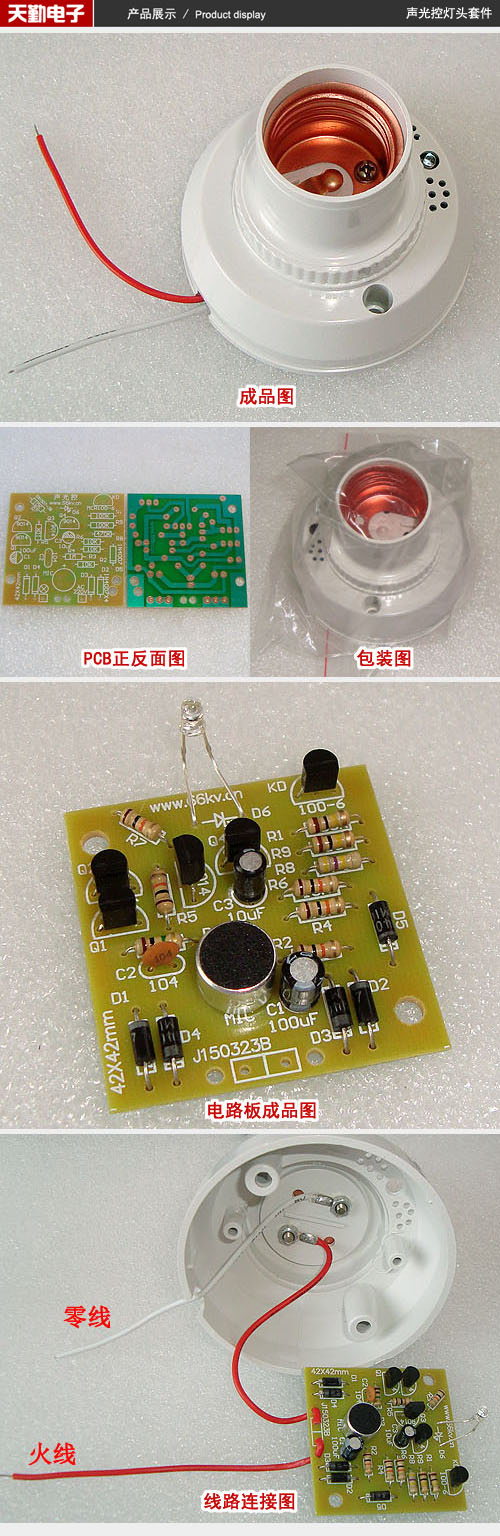

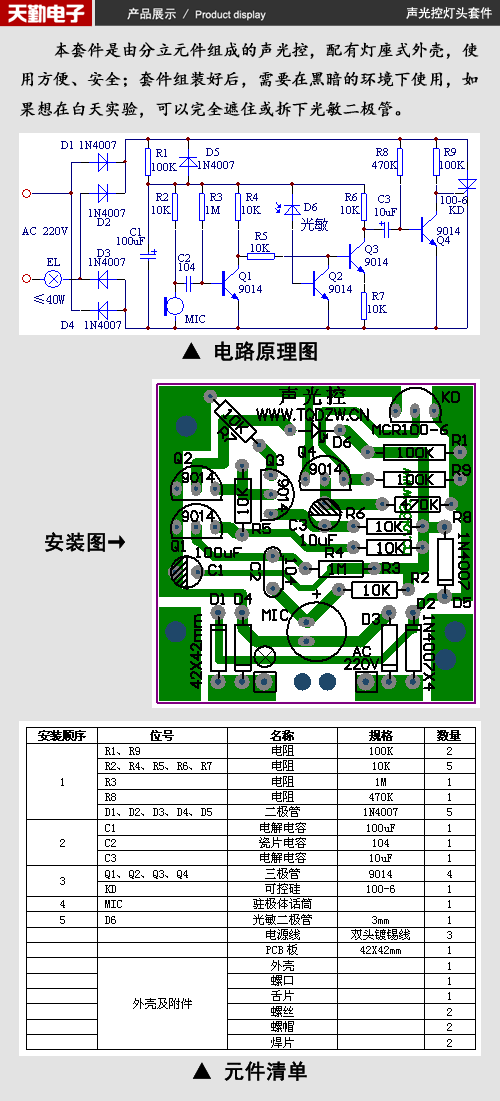

电路工作原理：灯灭时，Q1导通，Q3截止，Q4导通，KD截止，C3被充电，电路处于稳定状态。有声时，Q1集电极出现正脉冲，Q3导通，由于C3有电所以Q4基极为负电压，Q4截止，KD导通，灯亮；这时C3通过R8放电，Q4基极电压逐渐上升，当上升到约0.6V时Q4导通，KD截止，灯灭。开关的延时时间是由R8和C3的充放电常数决定。

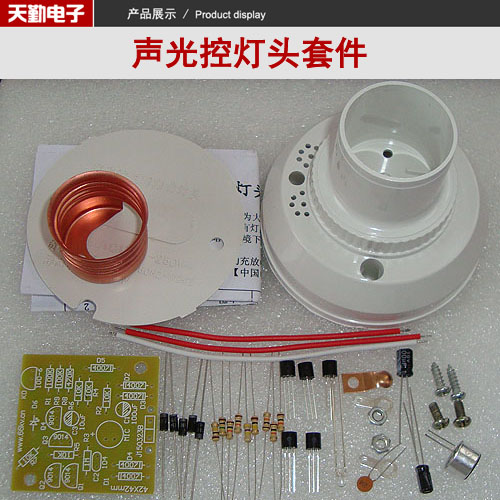

下面是声光控灯头套件焊接教程：

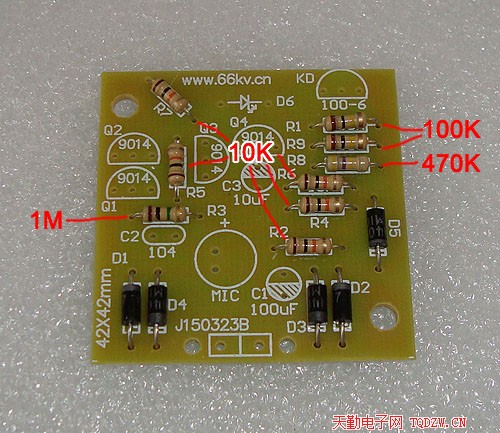

1、首先焊接电阻和二极管，电阻根据阻值对号入座，二极管要注意极性不能装反，都要紧贴电路板焊接

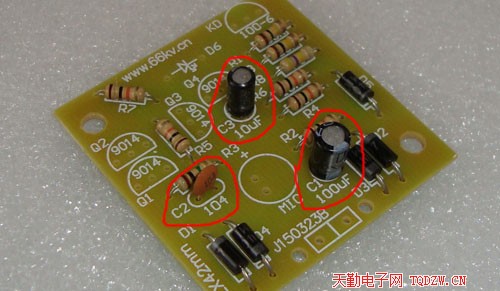

2、焊接电解电容 和瓷片电容，瓷片电容没有极性，电解电容长脚为正极

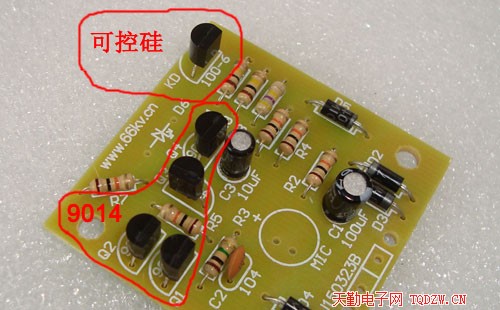

3、焊接三极管9014和可控硅100-6，两种元件外形相似，不要焊错哦

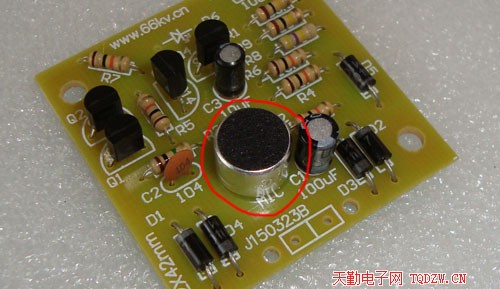

4、焊接驻极体话筒，驻极体话筒也是有正负极的

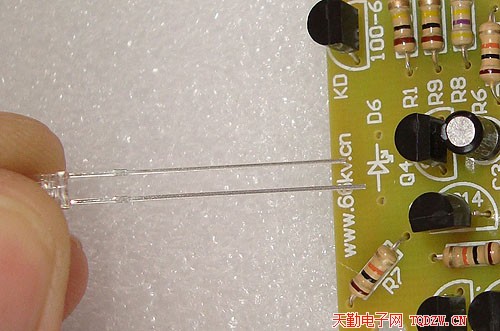

5、焊接光敏二极管，正负极不能装反，如果光敏二极管装反了，声光控灯头白天也能工作

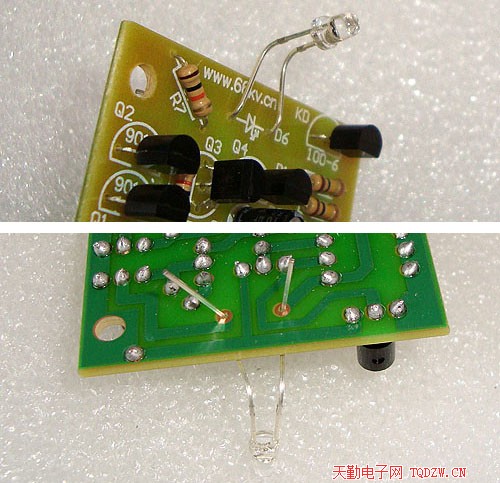

6、把光敏二极管弯曲后装入电路板的焊孔内再焊接

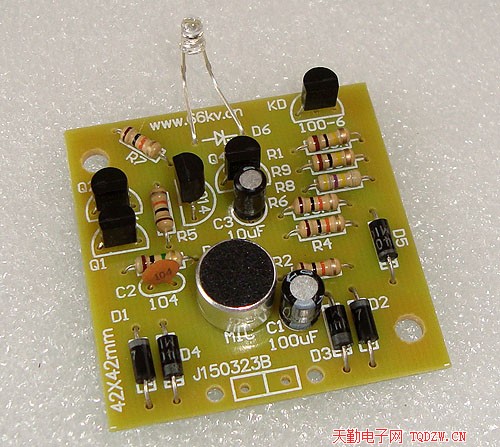

7、全部元器件都焊接完成的电路板样子

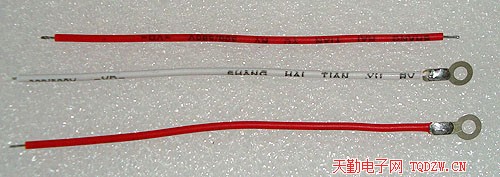

8、在焊片上面焊上导线

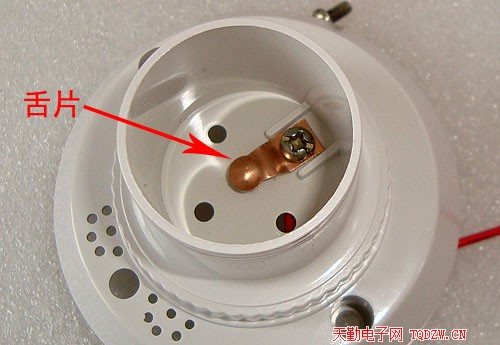

9、将舌片和螺丝装入外壳内

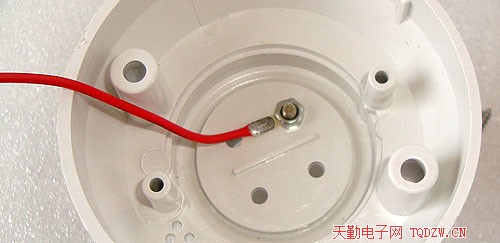

10、舌片螺丝的另一头装上焊片同时拧紧螺帽

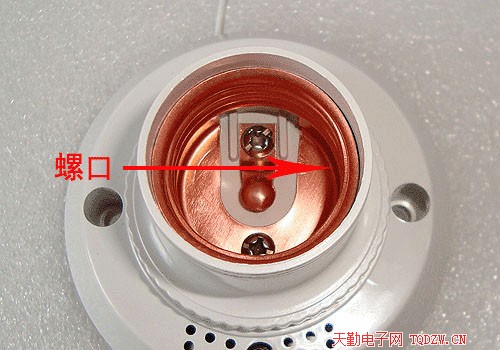

11、螺口和螺丝装入外壳内

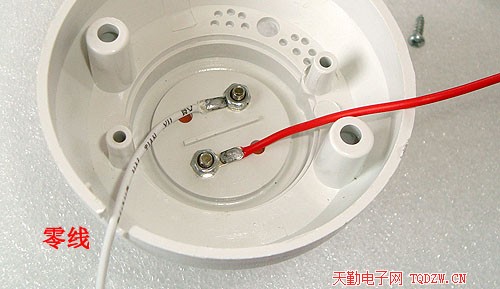

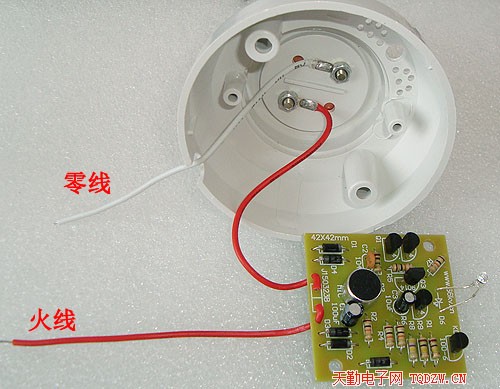

12、螺口螺丝的另一头装上焊片同时拧紧螺帽，与螺口相连的引线接电源的零线

13、与舌片相连的引线接在电路板上其中一个接口，另一个接口焊上一条引线，这条引线接电源的火线（相线）

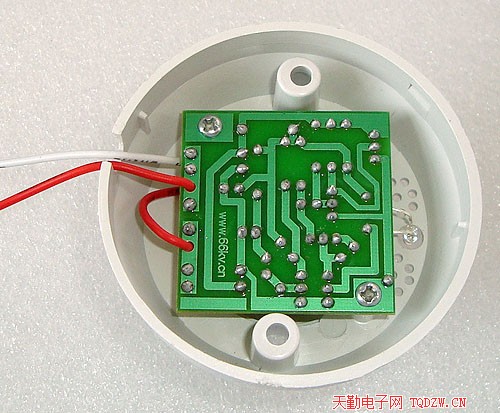

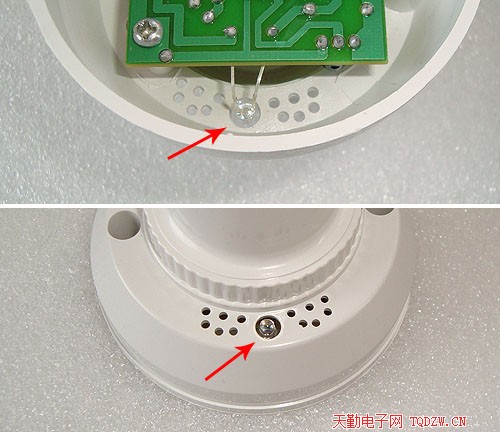

14、将电路板装入外壳，光敏二极管伸出外壳

15、伸出外壳的光敏二极管

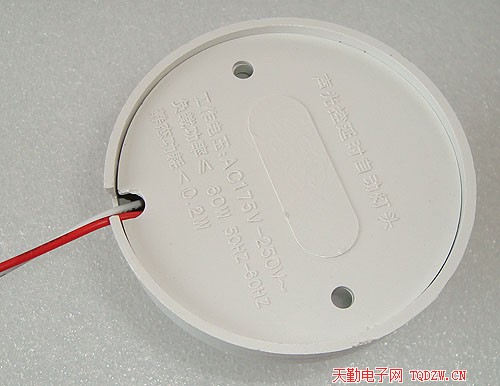

16、将电源的引线引出，盖上后盖

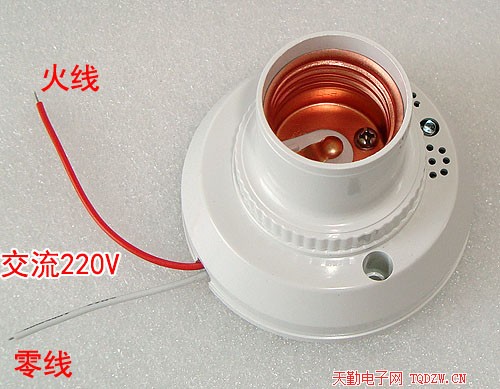

17、声光控灯头套件就焊接完成了，检查无误后最后装入10-40W的灯泡（白炽灯），通电测试（一定要在黑暗的环境下测试哦，白天是不工作的）
